Arduino y MCP41100 potenciómetro digital (2 / 4 paso)

Paso 2: Calcular la resistencia.

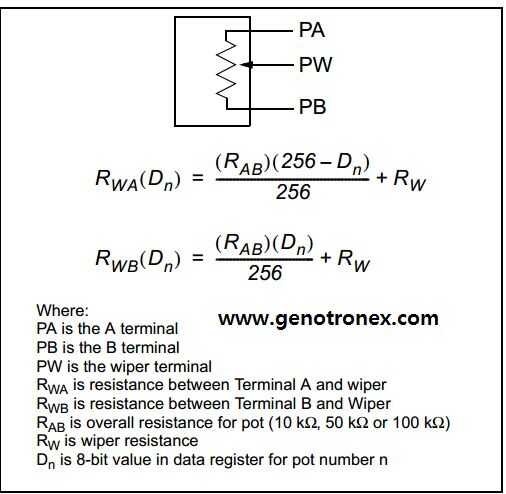

Ok, ahora vamos a analizar esta tabla, que es mostrar que puede calcular la resistencia de salida.

MCP41100 tiene una sensibilidad de 8 bits , 256 grifos para cada voluntad de potenciómetro de.

El resistane MCP41100 Nominal igual a 100K ohm "Rab" y de la hoja de datos, la resistencia del limpiaparabrisas es 125 ohmios "Típico",

Por ejemplo, si escribimos 222 a MCP41100, será igual a la resistencia:

RWA = (100 * 10 ^ 3) *(256-222)/256 - 125 = 13,41 K ohmios.
