Arduino y protoboard, Arduino y protoboard

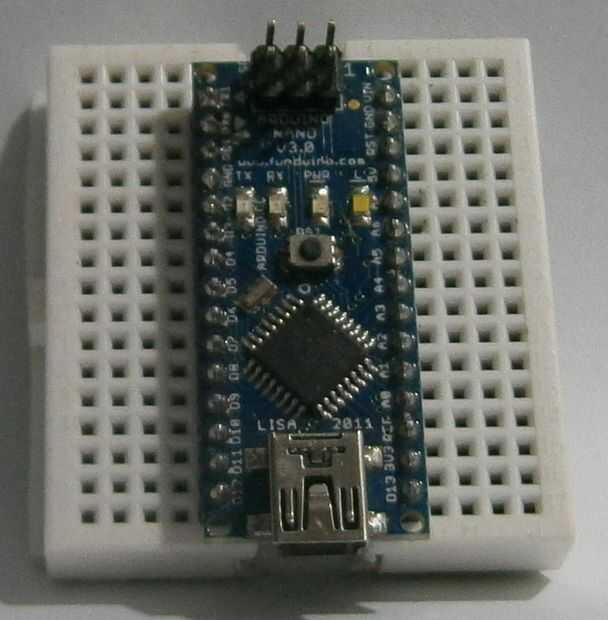

Cuando un Arduino Nano está montado sobre un protoboard solo hay 5 líneas de contactos a utilizar (3 + 2). Otros circuitos integrados. no puede utilizarse porque "come" todos los contactos.
Cuando se monta un Arduino Nano en una placa de montaje pecado soldadura (protoboard) quedan solo 5 líneas de contactos para utilizar (3 + 2). Con otros circuitos integrados no pueden usarse porque se "comen" todos los contactos.

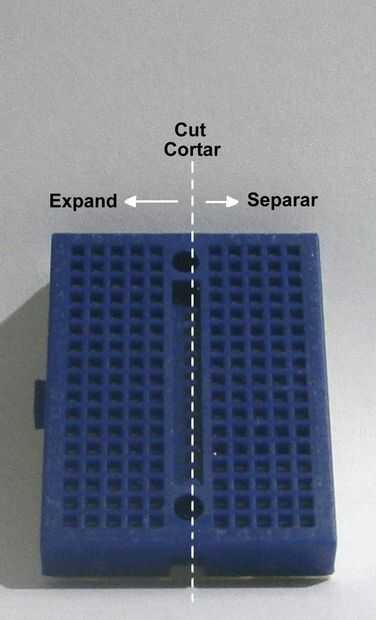

Para resolver he expandido el protoboard, por lo que 4 de las 5 líneas son gratis. Para ello, corté la Junta a lo largo y otra vez mounte con mayor separación para que el micro se conecta en la guía central. Puede dejar el tablero en el aire, pero te recomiendo hacer una base con cartón duro o plástico fino. Las fotos muestran una Junta de 17 columnas de contactos (1 75 a 2'75 $ en Dealextreme) antes y después de la operación.
Para solucionarlo se ensanchado una placa de manera quedan 4 de las 5 líneas libres. Para esto se corta la placa a lo largo y se vuelve deja con mayor separación para el micro entre en los contactos centrales. Se puede dejar la placa al aire, pero yo recomiendo hacer una base de cartón duro o plástico fino. Las fotos muestran una placa de 17 columnas de contactos (1'75 a 2'75 $ en Dealextreme) antes y después de la operación.
Fotos y ejemplo se basan en el Nano, pero es aplicable a otros circuitos integrados que necesitan (memorias, gráficas, otros micros, etc.).
Las fotos y el ejemplo están basados en el Nano, pero es de aplicación para otros circuitos integrados que lo necesiten (memorias, visualizadores, otros micros, etc.).
