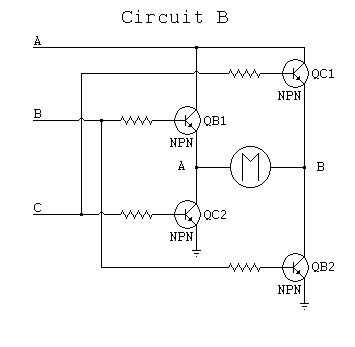

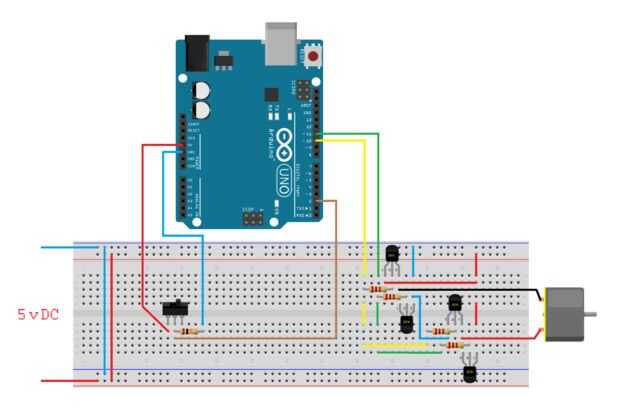

Paso 3: Circuito de puente completo B
A diferencia de circuito A este circuito de puente completo solo tiene 2 entradas de transistor y aunque el circuito es diferente básicamente funcionan igual.
Puede adjuntar un PWM, (modulador de ancho de pulso) a la línea A, también encender y apagar el motor o control de velocidad del motor. También puede conectar el voltaje de la fuente a línea A y el PMW a las entradas del transistor para revertir el motor y controlar la velocidad del motor.
Cerca de transistor QB1 y QB2 y los flujos actuales de terminal A terminal b a través del motor, haciendo que el motor gire en una dirección.
Cerca de transistor QC1 y QC2 y los flujos actuales de B terminal a terminal A través del motor, haciendo que el motor gire en la otra dirección.
