Paso 4: Determinar los terminales derecho y conectarlos!

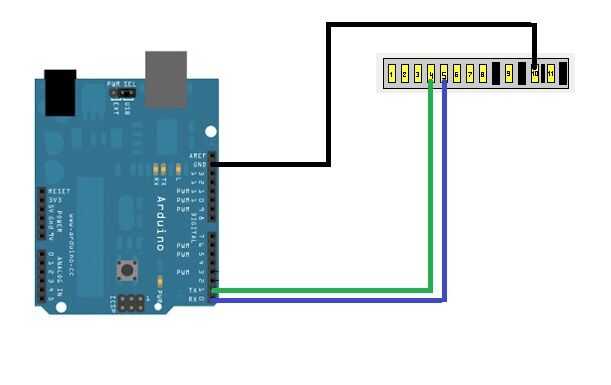

La primera imagen de arriba representa los contactos de tu sony ericsson, cada uno de ellos tiene una función específica:
- Cajeros automáticos: audio móvil
- AFMS/RTS: audio móvil
- CTS/ONREQ: CTS/móvil estación bajo petición.
- datos: datos de móvil (Rx) (Tx para K300i)
- datos: datos de móvil (Tx) (Rx para K300i)
- ACC en: control de accesorio para móvil
- ACC hacia fuera: control de accesorios de móvil
- AGND: tierra de señal de audio flash: flash memory voltaje + servicio
- Flash: flash memory voltaje + servicio
- DGND: tierra digital
- VCC: para la carga de la batería + alimentación accesorios externos
Estamos interesados en 3 contactos (cuatro si desea cargar el celular de tu arduino usando 5V terminal) los números 4, 5, 10 y 11 opcional. Propongo que llegar un cable de datos. No tengo uno pero he encontrado en amazon.
Si desea utilizar la terminal de 5V de arduino para alimentar el teléfono para no vaciar la batería necesitará determinar cuánto voltaje el teléfono requiere para cargar (ver lo de la salida del cargador) y dial de 5V que es arduino hacia abajo usando un divisor del voltaje si es necesario.

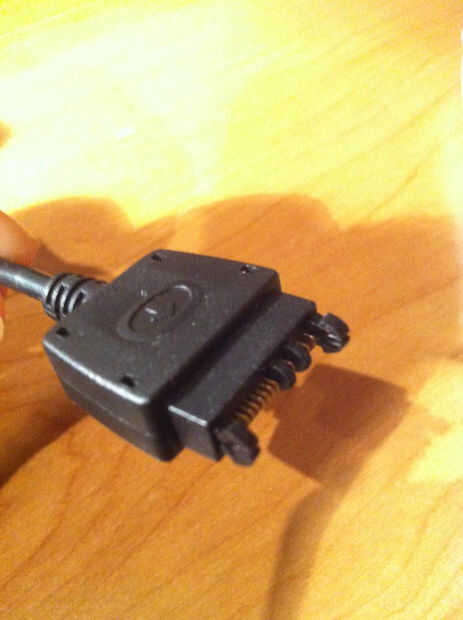

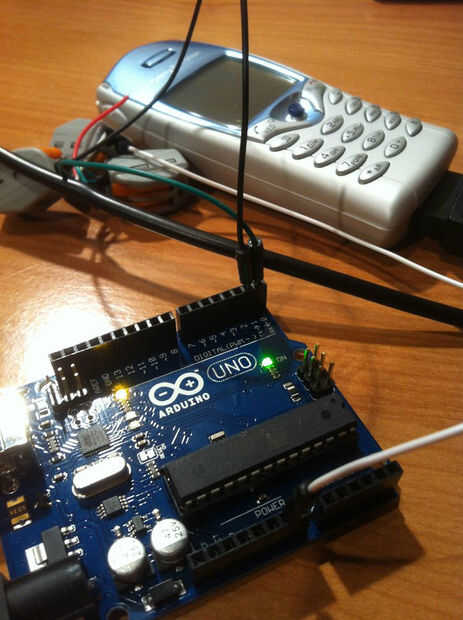

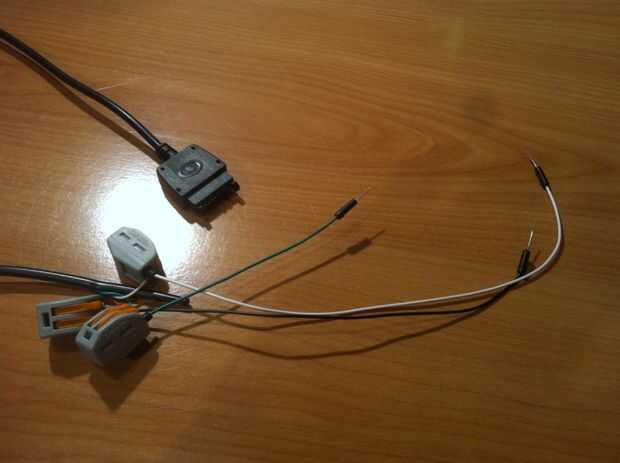

Para las personas con un cable de datos: hay un pequeño chip en el extremo usb del cable que nos impide comunicar con el teléfono por lo que tendrás que cortar el cable! Si se corta es que verás cuatro cables: blanco, negro, verde y rojo. Pele los cables y use un multímetro para determinar cuál es los datos, los datos hacia fuera, la tierra y Vcc usando la primera imagen de arriba. Luego conecte el cable de tierra a la tierra del arduino, los datos hacia fuera el alambre a la Rx del arduino, los datos de alambre para el Tx del arduino y usted son buenos ir.
