Arduino y Touchpad Tic Tac Toe

o un ejercicio de entrada y salida de la multiplexación y trabajar con bits.  Y una presentación para el concurso de Arduino.

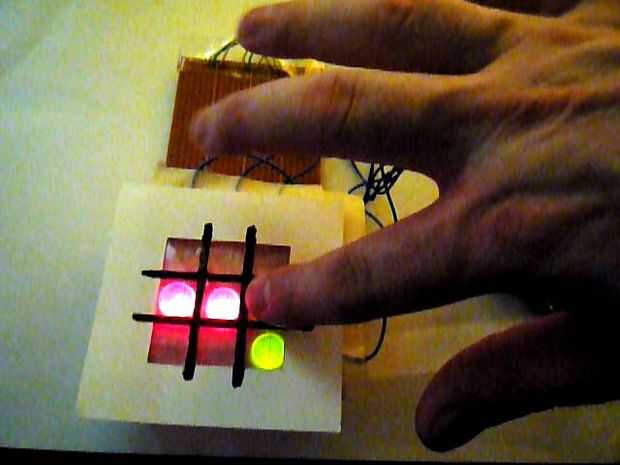

Se trata de una implementación de un juego de tic tac toe utilizando una matriz de 3 x 3 de doble color LED para la pantalla, una simple pantalla táctil resistiva y un Arduino para atar todo junto.

Para ver cómo funciona, ¡ mira el video:

Lo que este proyecto requiere:

Repuestos y consumibles
Una tabla de rendimiento (o junta de tira)
Nueve LEDs bicolores, cátodo común
Nueve resistencias idénticas, en el rango de 100-220 ohm
Seis resistencias idénticas, en el 10kohm - 500kohm gama
Un solo doble interruptor unipolar
Un montón de pines de cabezal
Un manojo de cables eléctricos
Una pequeña hoja cuadrada de acrílico transparente, ~ 1 mm de espesor, 8 cm en el lado
Cinta transparente adhesiva
Termoretráctiles (opcional)

Todo lo anterior son elementos bastante comunes, costo total no excederá USD$ 20.

Herramientas
Una configuración de Arduino (Arduino Duemilanove, Arduino IDE, computadora, cable USB)
Herramientas eléctricas habituales (multímetro, soldadura de la soldadura gun, tijeras para alambre, cortador de alambre)

Todo lo relacionado con Arduino puede encontrarse en http://www.arduino.cc.

En con la construcción!
