Arduino y Touchpad Tic Tac Toe (4 / 8 paso)

Paso 4: Construir el teclado

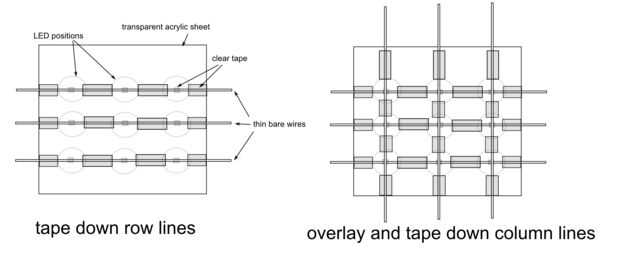

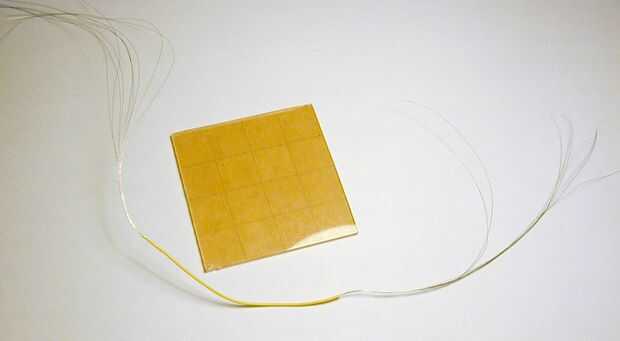

El touchpad está hecho de una hoja de acrílico fino, lo suficientemente grande para superponer sobre la matriz de LED.  Luego, la cinta hacia abajo de los cables de fila y columna en la hoja de acrílico, utilizando cinta adhesiva transparente.  Cinta transparente también se utiliza como el separador aislante entre los cables, en las intersecciones.

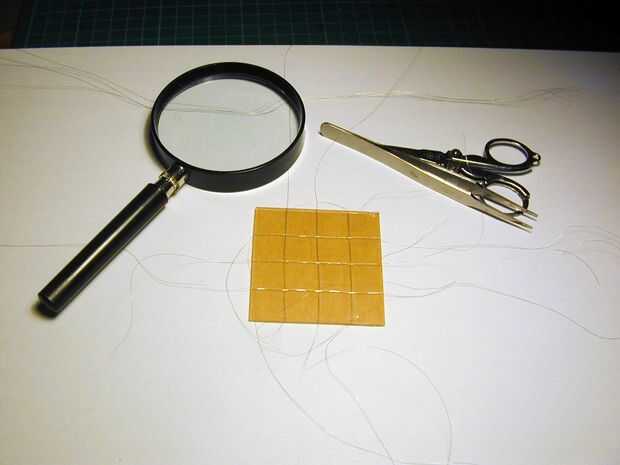

Asegúrese de utilizar herramientas limpias, para evitar que grasa de dedos en el lado adhesivo de la cinta.  Manchas de huellas digitales no sólo ven feas, sino hacen la cinta menos pegajosa.

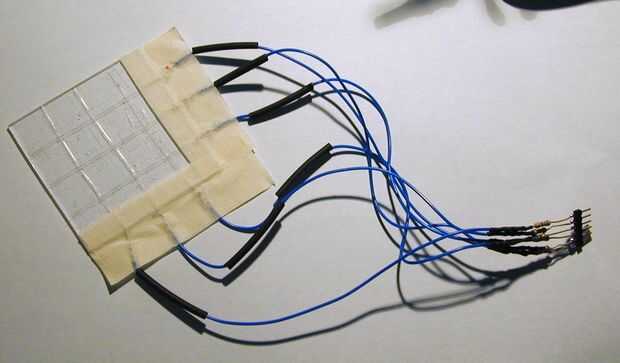

Recorte un extremo de cada una de las líneas y el otro extremo a un cable más largo de la soldadura.  Solde una resistor en línea con los cables antes de soldar los conectores.  Los resistores utilizados aquí son 674k, pero cualquier valor entre 10k y 1 M debe estar bien.

Las conexiones con el Arduino se hacen usando los 6 pines analógicos, con púas conectados a las líneas de rejilla de alambre de 14-16 y pines conectados a las columnas de 17-19.
