Arduino y Visuino: conectar 4D sistemas ViSi genio inteligente con pantalla táctil con Arduino (21 / 21 paso)

Paso 21: Y jugar...

¡ Felicidades! Han aprendido cómo conectarse sistemas de 4D Smart pantalla Arduino, mostrar los datos de sensores y módulos de relé de control Servo con la pantalla.

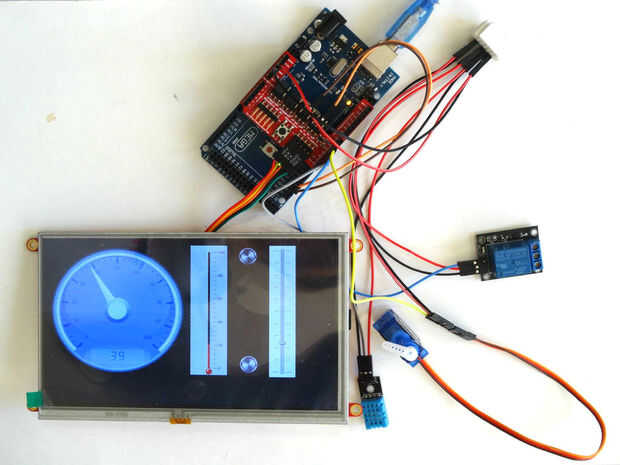

Foto 1 y el Video muestran la conectado y con proyecto.

Si la energía de alimentación de Arduino, ves la temperatura y la humedad se muestra en la pantalla. Puede utilizar los botones para controlar el relé y la barra de seguimiento para controlar el Servo.

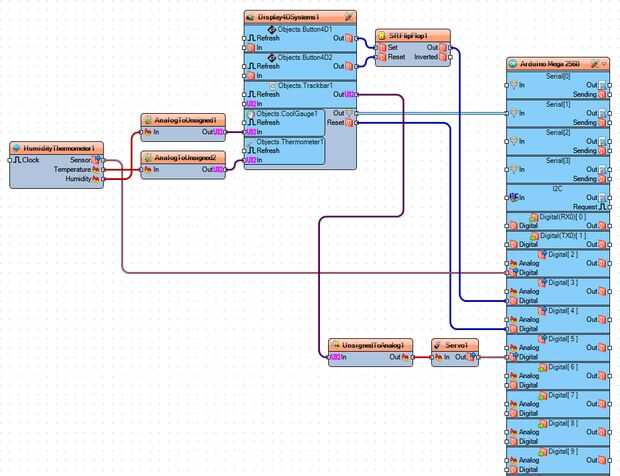

En el cuadro 2 puede ver el diagrama completo de Visuino .

Como ViSiGenieInstructable.zip es el 4 D sistemas taller proyecto viene para el Instructable. Puede descargar el taller de sistemas de D 4 desde el sitio de sistemas de 4D .

También se adjunta como ViSiGenieDHT11ServoRelayInstructable.zip es el proyecto Visuino , que he creado para este Instructable. Usted puede descargar y abrir en Visuino: https://www.visuino.com
