Arduino y Visuino: uso GPIO de I2C PCF8574/PCF8574A para añadir más canales digitales al Arduino (2 / 12 paso)

Paso 2: Seleccione la dirección I2C PCF8574/PCF8574A

Mi PCF8574/PCF8574A GPIO módulo tiene puentes que pueden utilizarse para especificar la dirección del I2C.

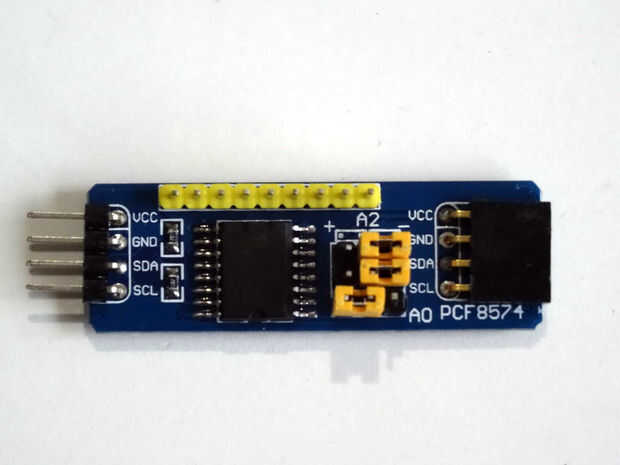

Si coloca cada puente en el lado "–" establecerá al valor cero (foto 1) para los bits de dirección, y si se cambia a la "+" lado, establecerá una (foto 3) para los bits de dirección.

El PCF8574 y PCF8574A tienen un conjunto diferente de direcciones. La siguiente es la tabla de direcciones basadas en el +/– configuración de los puentes:

  • A2 = "-", A1 = "-", A0 = "–" para el PCF8574 (32), para el PCF8574A (56) (cuadro 1)

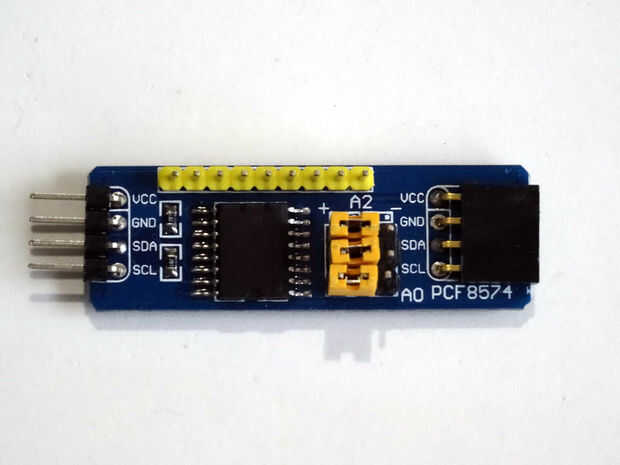

  • A2 = "-", A1 = "–", A0 = "+" para el PCF8574 (33), para el PCF8574A (57) (foto 2)
  • A2 = "-", A1 = "+", A0 = "–" para el PCF8574 (34), para el PCF8574A (58)
  • A2 = "-", A1 = "+", A0 = "+" para el PCF8574 (35), para el PCF8574A (59)
  • A2 = "+", A1 = "-", A0 = "–" para el PCF8574 (36), para el PCF8574A (60)
  • A2 = "+", A1 = "-", A0 = "+" para el PCF8574 (37), para el PCF8574A (61)
  • A2 = "+", A1 = "+", A0 = "–" para el PCF8574 (38), para el PCF8574A (62)

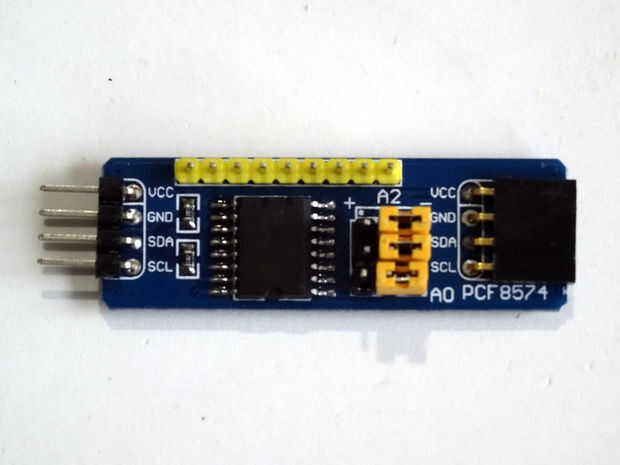

  • A2 = "+", A1 = "+", A0 = "+" para el PCF8574 (39), para el PCF8574A (63) (cuadro 3)
