Paso 2: el PANEL SOLAR control – instalación eléctrica
Esta es la parte donde puede pedir ayuda a un electricista. El sistema utiliza sensores de CT no invasivo para medir la corriente. Así que no tenemos que templar directamente con las líneas de 240V (o 110V). Pero todavía tenemos que abrir la caja de disyuntores y clip los sensores alrededor de los alambres calientes.
Dependiendo de su instalación, puede que tenga un interruptor separado, así que usted puede apague mientras se trabaja en la caja del disyuntor. En mi caso, no hay ningún interruptor separado. Así mientras que yo me recorte el sensor en la línea principal, que estaba a sólo unos centímetros de 240V con mis dedos. No tome ningún riesgo, si parece ser difícil de clip en los sensores, pregunte a un electricista capacitado para hacerlo. Los sensores de la CT son fáciles de usar. No necesita conectar cables de 240V, usted sólo clip sensor alrededor de un solo cable. Es importante que usted clip alrededor de un solo alambre solamente, o el sensor no funciona. Seguir estrictamente los consejos de OpenEnergyMonitor instalación de transformador de corriente bloque de edificio.

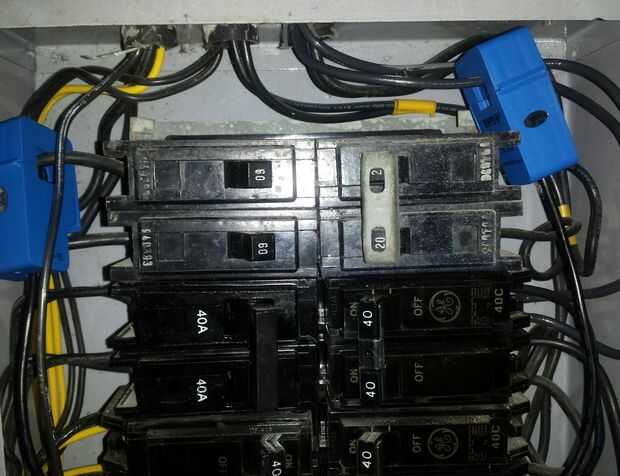

Localizar los cables que salen de su sistema de paneles solares y un sensor alrededor de uno de los cables del clip.
Localice la línea principal que llega a su casa y clip el otro sensor alrededor de uno de los cables. Para sistemas de fase 3 o fase de división 240V sistemas (como en Estados Unidos) por favor consultar la web OpenEnergyMonitor. Usted puede encontrar allí ayudar a cómo configurar un sistema de suministro de energía trifásico 3 fase o split. En mi caso es una fuente de filipina "estándar", que es 2 hilos monofásico 240V sistema. Así que necesitaba solamente un TC alrededor del cable principal y un TC en el suministro de energía solar.

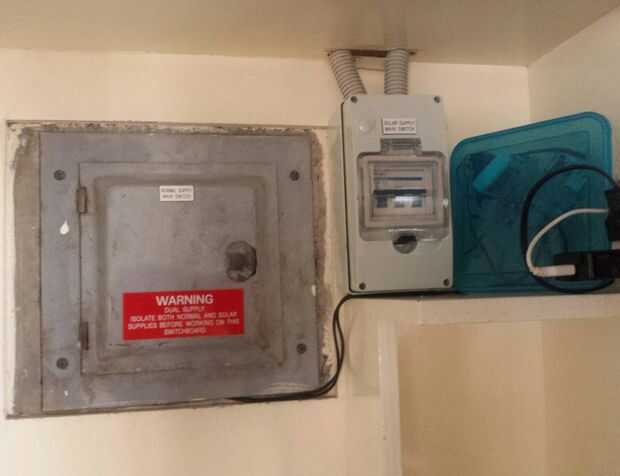

Siguiente paso es encontrar un lugar para la placa Arduino, el protector de conexión del sensor y el transformador de tensión. En mi caso no hubo ningún espacio dentro de la caja del interruptor, así que tuve que colocarla fuera. Salida de los cables de los sensores del CT de la caja del interruptor. Para la electrónica de medición usé una caja de plástico con tapa (como los utilizados para almacenar alimentos). No reírse de esto, pero una caja de esa es muy barata y puede encontrarse en diferentes tamaños emparejar sus requisitos. Me da una vista a la electrónica interior (y la actividad dirigida) y después de sellar los orificios que pongo en para los cables, tengo una caja sellada para sólo unos cuantos dólares.
Entonces los cables de los sensores de CT están conectados para el «escudo de conexión de sensor». Que han marcado los cables que salen de la caja del disyuntor. Se monta el transformador para la medición de la tensión dentro de la caja de 'almuerzo' así. Debe conectarse el «escudo de conexión de sensor» en el lado de 9V y un enchufe en la parte de 220V. Soldar un cable con un enchufe estándar directamente al transformador y me sale este cable de la caja. La fuente para la placa Arduino se realiza con un estándar micro USB enchufe. Después de todas las cosas los alambres y cables dentro y fuera de la caja de 'almuerzo' han sido lugares, puede cerrarse la caja.

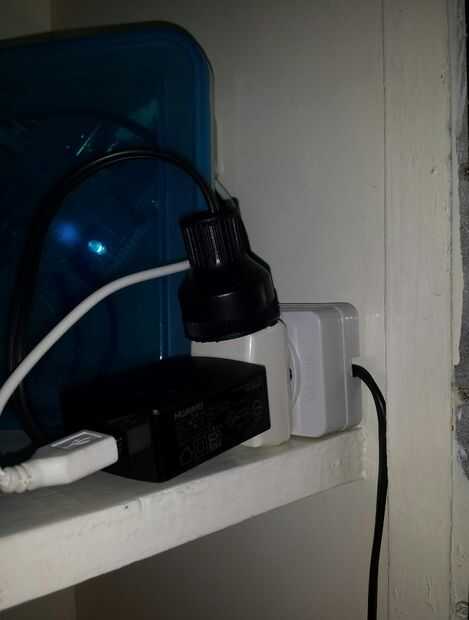

La energía para el sistema de medición es proporcionada por un cargador USB de 5V. No utilice el cargador USB más barato que tienes puesta alrededor. He probado 4 diferentes cargadores USB antes de que le da una fuente de 5V estable con bajo nivel de ruido. La mayoría de cargadores USB están diseñados mal. Para la carga de la batería no necesita un 5V de poco ruido de alta calidad. Pero para medir corrientes bajas (como hacemos con el CT) ruido en la línea de suministro puede hacer mediciones en bajo consumo muy poco fiable como el ruido podría ser mayor que la señal que queremos medir. Buscar en OpenEnergyMonitor para este problema. Tuve una discusión sobre esto en su Foro.
No menciono la instalación y conexión del módulo de sensor de luz. El módulo está listo, pero necesito encontrar una caja transparente de prueba del agua antes de que puedo montar el sensor en el techo junto a los paneles solares. Hasta que encontré que una solución para el cuadro de la luz medida está en asimiento.

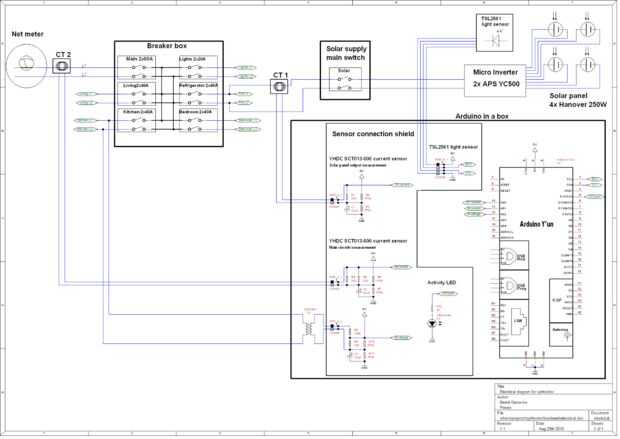

El esquema completo para la instalación del sistema es en las imágenes de arriba.
