ArduinoPhone 2.0 - un teléfono móvil de código abierto (2 / 12 paso)

Paso 2: Hack Seeeduino GPRS

Hay algunos pins en conflicto Seeeduino GPRS con pantalla táctil TFT.

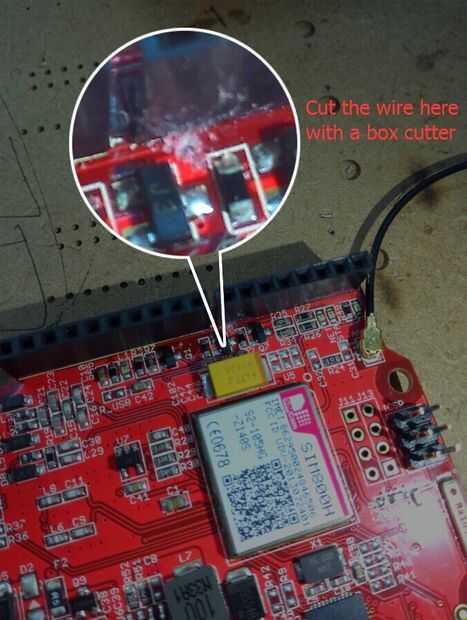

Aquí tenemos que cortar una línea en el PCB de Seeeduino GPRS, como se muestra en la imagen.

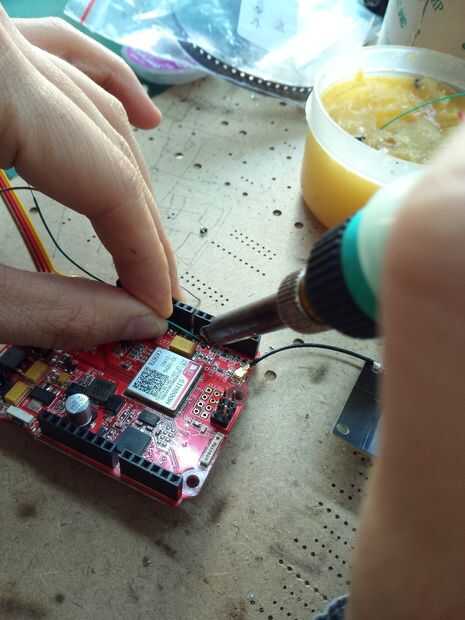

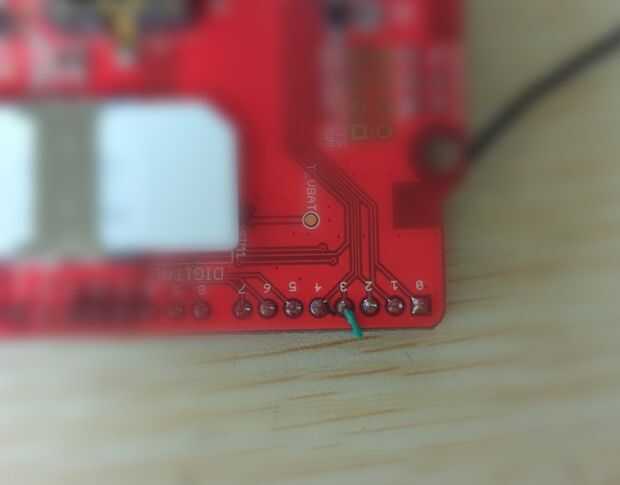

Y que alguna soldadura, conectar la clavija en D3 de Seeeduino GPRS.

Eliminar R_D7 y R_D8 (en la parte posterior del tablero) y conectar entre sí R_RX, R_TX.
