Paso 2:
El código es tan simple de entender, la G enciende cuando el nivel de gas es superior al 20 e inferior o igual a 30, me puse de 20 porque me di cuenta que al asignar en un espacio abierto los valores iniciales sin la presencia de humo o de gas combustible es a menudo entre 14-19, tan seguro tan de la zona.
Y el B se enciende cuando el nivel de gas es mayor que 30 y menos de 60, la zona no tan buena. mientras que la R se ilumina cuando nivel de gas es de 60 y menos entonces igual o mayor a 90, zona de peligro así. Este es mi código y usted puede elegir el rango de valores que usted desee.

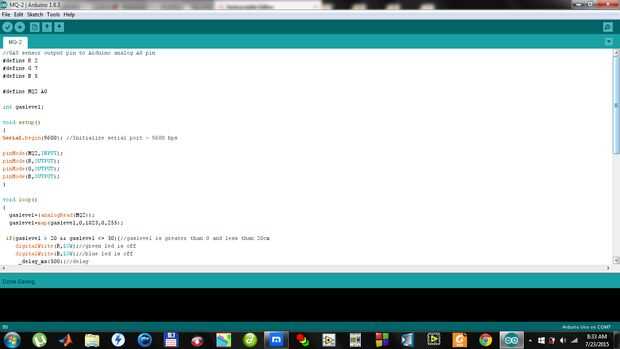

//GAS sensor output pin to Arduino analog A0 pin#define R 2 #define G 7 #define B 5
#define MQ2 A0
int gaslevel;
void setup() { Serial.begin(9600); //Initialize serial port - 9600 bps pinMode(MQ2,INPUT); pinMode(R,OUTPUT); pinMode(G,OUTPUT); pinMode(B,OUTPUT); }
void loop() { gaslevel=(analogRead(MQ2)); gaslevel=map(gaslevel,0,1023,0,255); if(gaslevel > 20 && gaslevel <= 30){//gaslevel is greater than 20 and less than 30 digitalWrite(R,LOW);//green led is off digitalWrite(B,LOW);//blue led is off _delay_ms(500);//delay digitalWrite(G,HIGH);//red led is on _delay_ms(500); } else if(gaslevel > 30 && gaslevel <= 60){//gaslevel is greater than 30 and less than 60 digitalWrite(R,LOW);//red led is off digitalWrite(G,LOW);//green led is off _delay_ms(500); digitalWrite(B,HIGH);//blue led is on } else if(gaslevel > 60 && gaslevel <= 90 ){//gaslevel is greater than 60 and less than 90 digitalWrite(G,LOW);//red led is off digitalWrite(B,LOW);//blue led is off _delay_ms(500); digitalWrite(R,HIGH);//green led is on } else { digitalWrite(G,LOW);//red led is off digitalWrite(B,LOW);//blue led is off digitalWrite(R,LOW);//green led is off } Serial.println(gaslevel);//print values on serial monitor _delay_ms(100); }
