Paso 2: ArduSaw partes
Debe tener en cuenta que fue construida exclusivamente con piezas que no tenía a mano - cosas raras, todo debe ser fácilmente disponible estándar - te incluyo un BOM simple al final.
También es el primer paso en el diseño - funciona, así que no necesito actual para continuar con las mejoras/modificaciones :)

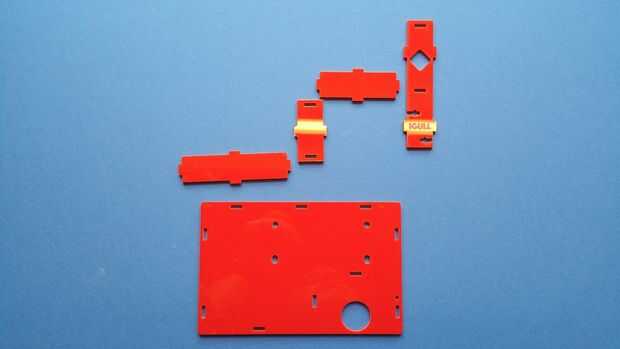

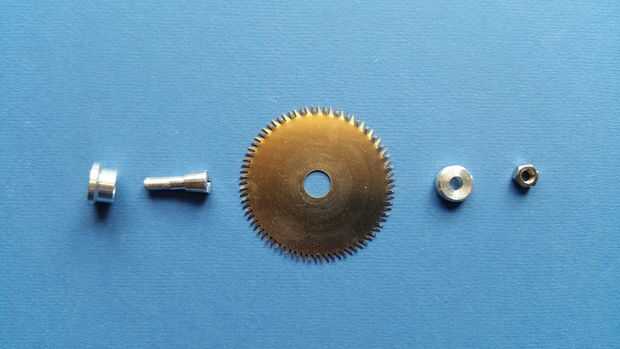

En primer lugar, la hoja de Sierra es un Proxxon 28014 artículo diámetro de 58mm con un orificio central de 10mm. Las piezas son tamaño para adaptarse a esta cuchilla especial. Usted necesitará comprobar que cualquier hoja que adquiere puede ser acomodado en la caja: tamaño del agujero es importante también por supuesto.
Ten en cuenta que esta sierra no fue diseñada para cortar materiales de metal o muy duros (y no voy a probar mina para ver si lo hace:). La cuchilla proxxon usé es esencialmente una hoja de madera (variantes de tungsteno están disponibles ' aunque).
El diseño se basa libremente alrededor de una vieja Sierra de corte transversal de Eumenia que un amigo tiene - en esencia, un regular circular Serrucho atado a un montaje que utiliza ruedas vee en un tubo cuadrado metálico. Podría tener una fijación firme en ambos extremos de la diapositiva o voladizo para permitir una apertura frontal - es la altura ajustable, mío no es (no necesita ser).
El montaje de la diapositiva del tubo aquí es un pedazo de tubo cuadrado soldado con autógena Costura acero de 12mm con un espesor de pared de 1mm - disponible en tiendas de bricolaje. En lugar de soldar/soldar el tubo a otro tubo con bridas (no de soldadura), acababa de usar una longitud vertical de 35 mm de acero barstock que fue transversal perforado para aceptar una pieza de 10 mm Varilla de acero (material de tienda de bricolaje más :) - sujeta con un tornillo prisionero de M5 o tornillo en la parte superior. La varilla se deslizó en el tubo cuadrado (realmente forzado como el interior del tubo cuadrado todavía tenía los restos de la weldline - Esto mantiene el tubo cuadrado perfectamente y semi-permanentemente en posición). El tubo cuadrado entonces puede girarse para conseguir un 90deg vertical corte y reprimieron con el tornillo. Final de barstock 35mm simplemente es perforado y golpeado ligeramente para aceptar tornillos 2xM5 y montado en el zócalo de la opción. El extremo de la varilla de 10mm es aprovechado para aceptar un tornillo de M4 con una arandela penny en actuar como un tope para la caja. El resultado final es razonablemente rígido (sin duda lo suficientemente rígido para mis propósitos). Como la mayoría de los proyectos, arrojando de tiempo, materiales y dinero que pueden alcanzar un resultado superior (sobre todo :)
