Paso 4: Montaje de ArduSaw

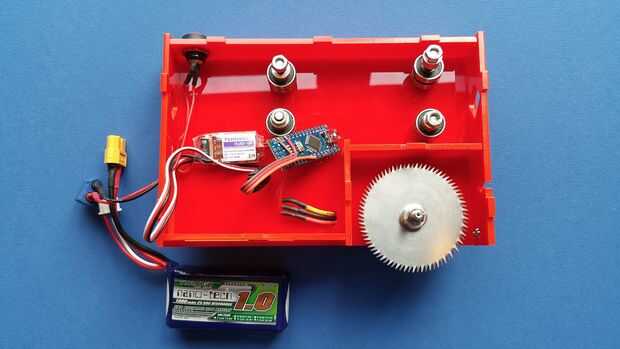

Tengo acceso a un cortador del laser, así que tenía sentido a fab el caso con algunos hoja de acrílico de 3mm que tenía a mano todos los electrónica/batería/motor/rodamientos puede ser autónomos en este acrílico wee 'cartucho'.
Los cojinetes son agujero 625RS - diámetro 16mm, 5mm, 5mm de grosor - x8-todo sostenido en lugar con un montón de arandelas M5 y M5 x 35 tornillos cabeza y tuercas (engañan un poco y rechazó algunos espaciadores para el exterior en lugar de usar un montón de arandelas, pero el resultado es el mismo). Los rodamientos están separados por dos arandelas (son unos 2mm de espesor) - a continuación funcionan en los bordes superiores e inferiores del tubo cuadrado de 12mm. Los tornillos de cojinete inferiores caben en una ranura en el acrílico para permitir un ajuste contra el tubo.

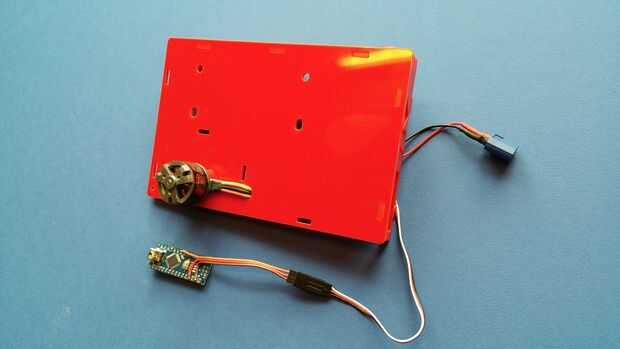

Asamblea consiste en instalar el motor (avellanar el interior agujeros) con los tornillos suministrados (recuerda usar azul 'loctite' en las roscas o no existir en la mañana) y pinza. Poner los cables del motor a través del orificio del acrílico y alambre de la batería/ESC/arduino y motor - encender y controlar la rotación. El motor gira hacia la derecha mirando desde el lado izquierdo de la caja - si el motor está funcionando a la inversa, sólo intercambiar sobre dos de los cables del motor. Utilizando una arandela M5 (o un espaciador de plástico puntal) como eje - el collar tiene un eje de 5mm, la hoja tiene un agujero de 10mm - ajuste de la cuchilla. Ajuste los 4 tornillos M5 con arandelas bajo entonces el número de arandelas para mantener los cojinetes centrados (dejaré el alumno para calcular cuántas arandelas que necesitan, son aprox. 1mm de espesor :-)) una vez en posición, empuje a montar toda la electrónica en la parte trasera de la caja y conectar el interruptor del empuje. Ajuste del entorno caso con tornillos M3x12 y nueces - atornillar y ajustar los rodamientos para un buen ajuste deslizante. Monte la arandela de tope y el tornillo en el extremo de la varilla de 10mm.
