Paso 4: Gráfico de QBar Asamblea

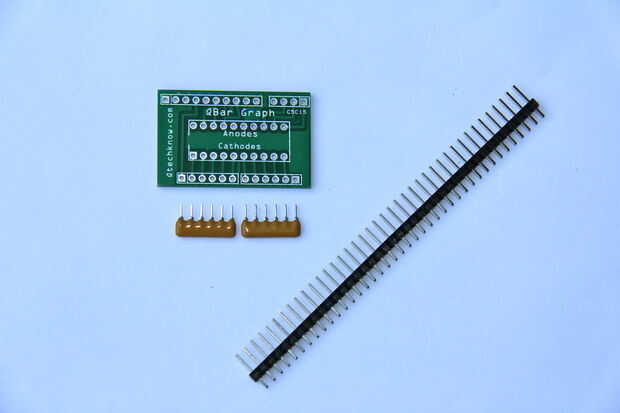

Paso 1: Sacar todas las piezas.
Paso 2: Encontrar el gráfico de barras LED y encontrar el lado que dice "YS" en el lado. Estos son los ánodos de los LEDs en el gráfico de barras. Poner la parte que dice "YS" en el lado en el gráfico de barras en la placa que dice "Ánodos". Ponga el lado no marcado en el lado "Cátodos" del gráfico de barras en el PCB. El gráfico de barras de la soldadura en su lugar.
Paso 3: Encontrar el 2 resistor redes y encontrar el pequeño punto negro sobre ellos (en sólo un lado). El pasador que tiene el pequeño punto negro por encima de ella irá en el agujero cuadrado, mientras que los otros 5 pines irá en los agujeros del círculo. Como puede ver, las redes de dos resistencia no será orientadas del mismo modo. Las redes de resistencia en lugar de la soldadura.
Paso 4: Salir de tu Arduino UNO o Arduino Leonardo y colóquela frente a usted. Tomar el jefe del 14 pin de hombre y con su cortador diagonal, cortar el el jefe masculino del 14 pin en un encabezado de 10 pin macho y un jefe masculino separado de 4 pernos. Enchufe el jefe masculino del 10 pin pines de Arduino: SCL, SDA, AREF, GND, D13 D8. Enchufe la cabecera macho 4 pines pines de Arduino D7-D4. Coloque el QBar gráfico de PCB en los encabezados pin macho de 10 y 4. La soldadura de los pernos en los agujeros. Usar el puntero de soldado descrito en la Asamblea de ArduSensor potenciómetro, trate de mantener los encabezados de macho perpendicular a la placa.
Ahora terminado el gráfico QBar de soldadura y listo para usar el kit.
