Paso 11: electrónica:

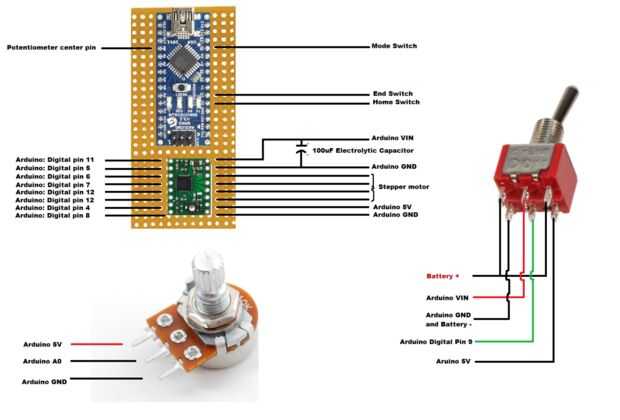

Hay muy poco que decir, en esta sección. Siga el diagrama del circuito visual / pin mapa que he creado y usted debe ser fino.
Cosas para recordar:

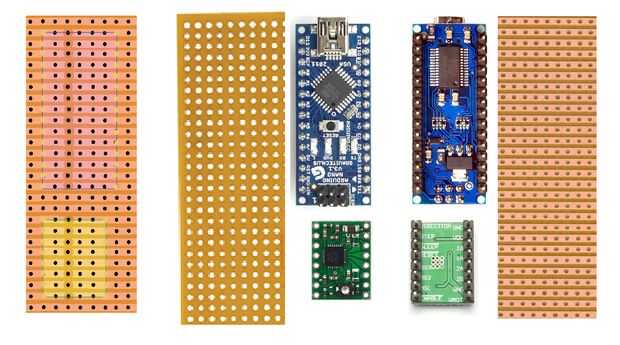

- Asegúrese de dividir las pistas de cobre sobre la veroboard entre la fila de pines en el lado izquierda / derecha del arduino y el controlador de motor paso palo. Ver a la izquierda la mayoría del diagrama en la imagen 3.

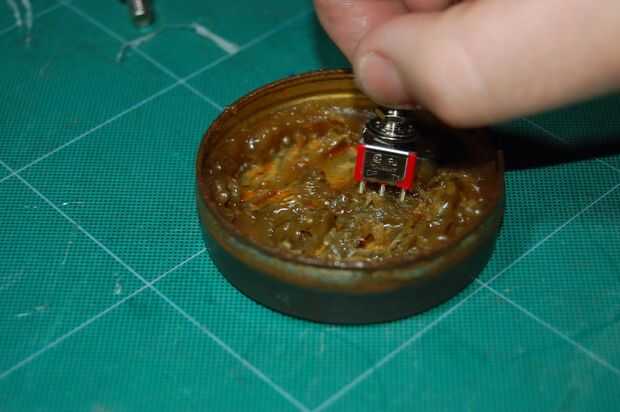

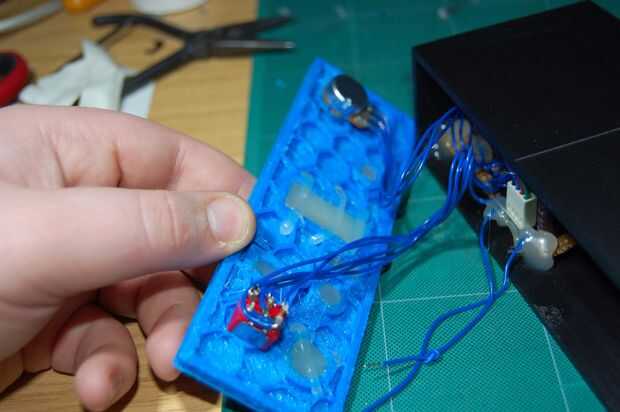

- Compruebe que todos soldadura conjunta están bien formados y que no hay exceso de la soldadura es cortocircuito ninguna de las patillas. Esto se puede hacer visualmente ahora pero si tiene problemas que tendrá que recurrir a la sonda con un medidor multi.
- El motor paso a paso puede dibujar una cantidad considerable de corriente, así que asegúrese de que conecte todas las conexiones de tierra al exacto que mismo pin para que grandes corrientes no pasan a través de las pistas de cobre pequeño arduino.
Hay algunos tutoriales de soldaduras fantástico online, así que es altamente recomendable que usted Échales un vistazo si no lo ha hecho durante mucho tiempo de soldadura. Encontré este por Dave Jones del canal de youtube de EEVBlog, bastante útil.
