Paso 10: Soldadura de la Atmel a PackPack PCB
Primero debe poner el chip en el lado derecho. En no soldar al revés! Es una tarea real tratando de arreglar un chip soldado en la manera incorrecta alrededor!

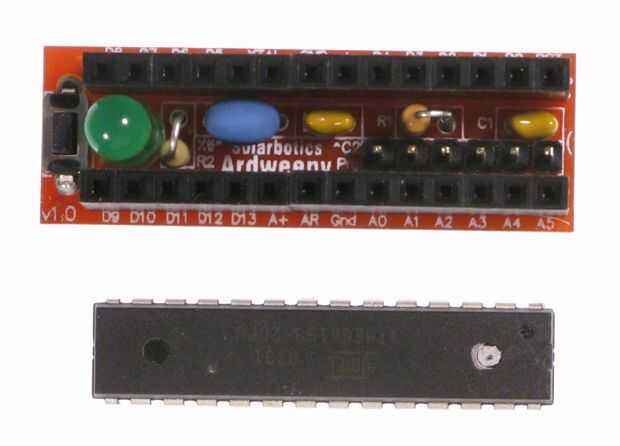

Mira de cerca en el chip Atmel - tiene una pequeña muesca o hendidura en uno de los extremos estrechos. El pcb de Ardweeny tiene una línea similar en el extremo del PCB (el lado opuesto al botón). Compruebe hacia fuera la imagen de abajo para confirmar que tiene derecho!
Una vez son positivos tienes cosas alineadas correctamente, apriete el chip Atmel entre los cables debajo de la PCB de la mochila, así que la parte superior del IC encaje con el la parte inferior de la PCB.

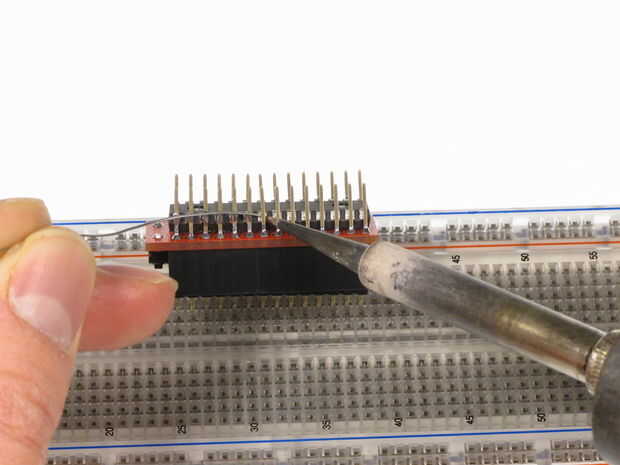

Si usted está teniendo algunos problemas para alinear las cosas, use un protoboard para sostener la placa boca abajo y con los pines de programación.
De nuevo, utilice la técnica de soldadura "solo-perno": después de soldar la primera pata del chip, asegúrese de que el chip esté correctamente en su lugar a ambos lados. ¿Todo se ve bien? Excelente - acabado de soldadura, utilizando como soldadura poco como usted puede. Demasiada soldadura puede blob hacia abajo de los pernos y hacerla difícil de usar con un protoboard!
