Ariadne - un laberinto de persona 1 º en un 16 x 2 LCD (1 / 2 paso)

Paso 1: Hardware

Lo que necesitas es:

  • Un Arduino
  • Un LCD compatible con Hitachi HD44780.
  • Un pulsador en el pin 10 (también conectado a gnd mediante un resistor de pull-up de 10K Ohm).
  • Un potenciómetro en el pin analógico 1 (patas exteriores ir a + 5v y gnd).
  • Un altavoz piezoeléctrico entre el pin 9 (PWM) y GND.

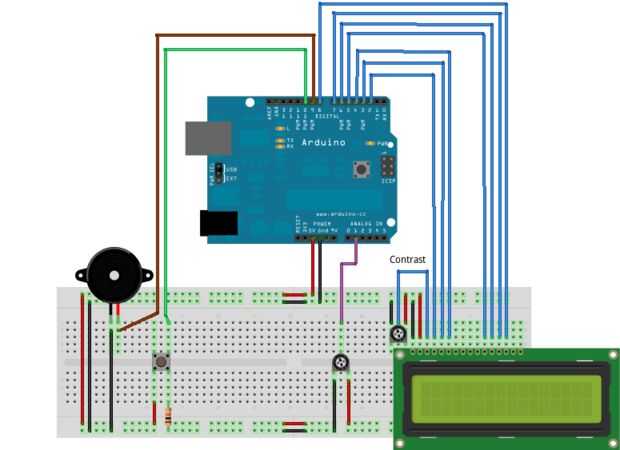

Vea el diagrama de la placa.

Puesto que el único LCD que tengo es un ladrillo de electrónica, no estaba segura cómo cablear un LCD "real". Tuve una suposición inteligente, pero es sólo una suposición. Al final, he conseguido encontrar una manera de "unbrick" la pantalla LCD y verifique el cableado en la práctica (ver foto).
