Armadura de hierro Bionic Man (con efectos de sonido) (17 / 36 paso)

Paso 17: Músculo Sensor escudo] Conecte las dos pinzas de batería de 9V

Nuestra configuración necesita dos baterías con voltajes lo suficientemente altos como para trabajar con los dos reguladores de 5V (uno en el protoboard, uno construyó en Arduino). Hemos optado por ir con dos baterías de 9V ya que son compactos y se pueden conseguir en más tiendas.

Uno de ellos se utilizará para alimentar el Arduino y generar la fuente de 5V + para el sensor de músculo, se utilizará el segundo a creado la tierra virtual para que tengamos una - fuente de 5V para el sensor de músculo.

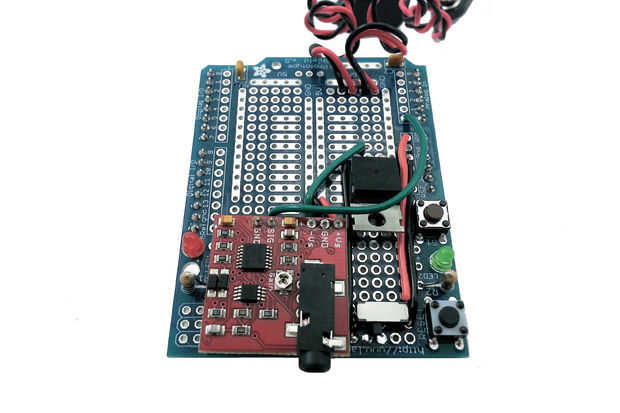

  1. Coge los dos clips de batería de 9V y soldarlos a la protoboard como se muestra.
  2. Clip los cables, si es necesario.
