Paso 3: Parte de una computadora

Ahora, hacerte con cable del Puerto Com (puerto serie) - ADVERTENCIA, necesita un equipo "viejo"-más nuevos no tiene el uber-cool, atajo y sobretensión protegen puertos serie. Utilicé el puerto serie porque tiene esas protecciones... por lo que en caso de que yo esté equivocado, nadie consigue daño (excempt nosotros, tal vez.)

¿OK, tienes el cable?
necesita explorar las conexiones. encontrar el pin 1 y pin 4. los pines son CDpin y DTR pin. computadora
se "sienten" cuando alguien toque pin DTR y CD juntos. eso es lo que vamos a "abuso"; P

alambre, un relé como swich para los cables
utilicé mi PLC como la fuente de alimentación para él, así que no miren hacia fuera: O qué es ese cuadro de allí: O
Además, he utilizado pre-swich antes el relé, como anulación - si te "dejo" alguien dentro ;)

PIC3: interruptor de bypass

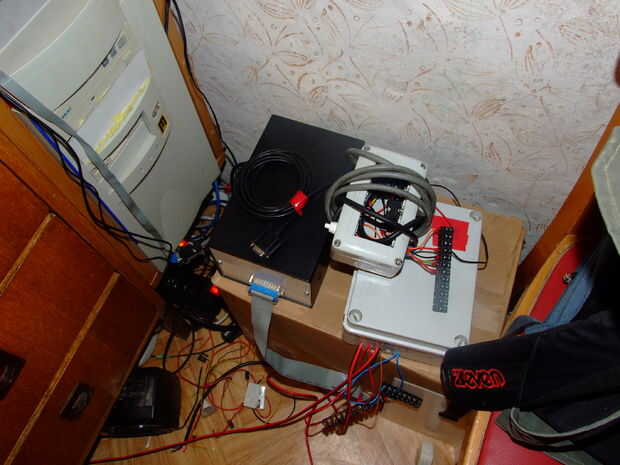

pic4 - PLC + caja con relé + cables para puerto COM
