Aromatizador Seebeck Bioglicerina (4 / 6 paso)

Paso 4: Despensa De Las Celdas y Montaje

Una ves nueve nuestra base pasamos un Donalda nuestras celdas

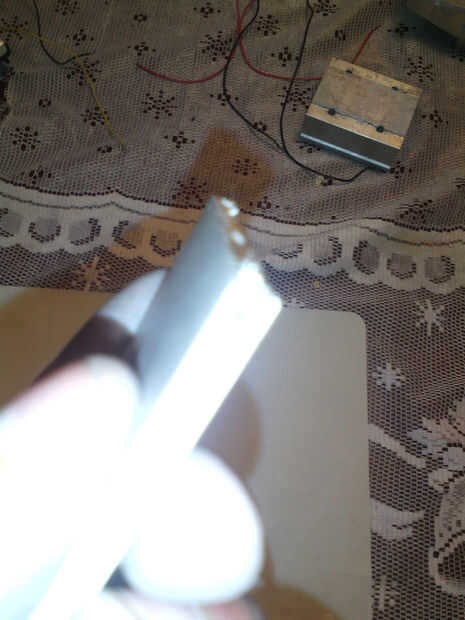

Con una navaja procederemos a quitar el silicio q proteje nuestras celdas de sus terminales (con mucho cuidado!)

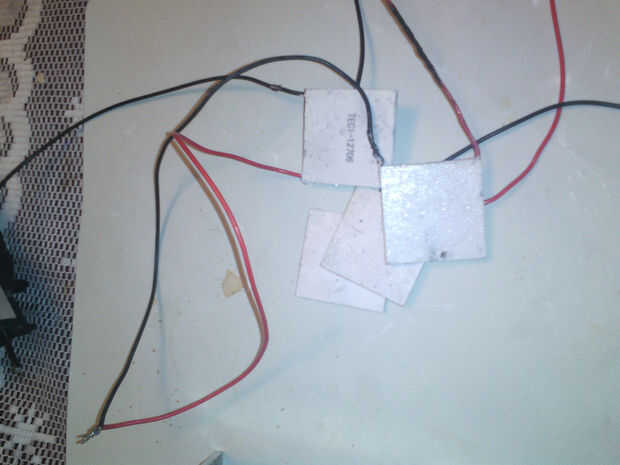

y soldaremos en serie las 9 celdas negativo con positivos, hasta q solo nos queden 2 terminales

¿¿Porque 9 celdas?
Bueno en internet rondan muchos videos de que con una celda es posible proporcionar hasta 8voltios por celda

pero omiten el efecto "caida de tensión al aplicar carga"

Volviendo al ensamble

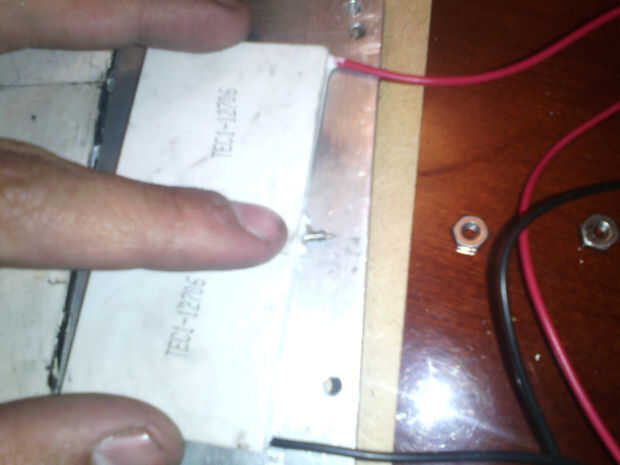

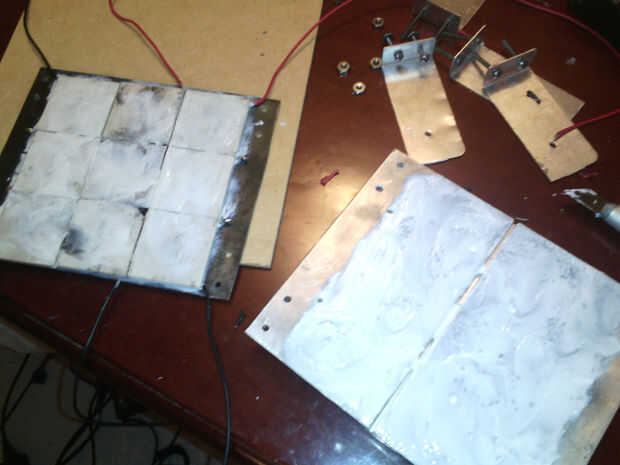

Despues de tener nuestras 9 celdas soldadas procedemos a aplicar pasta termina en la placa de acero en toda la superficie y colocaremos las celdas.

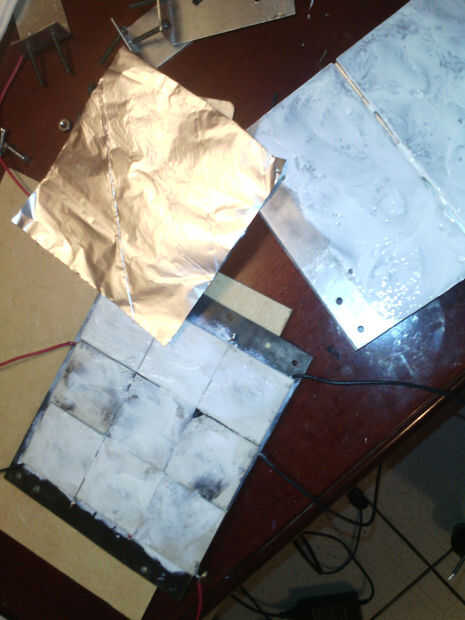

ya teniendo nuestras celdas colocadas en la placa, haremos un "empaque" con el papel aluminio

ya nuestras celdas no son asimetricas tendremos fabricar un "empaque" para ellas con el papel aluminio asi quedaran en contacto con la placa de aluminio y la placa de acero.

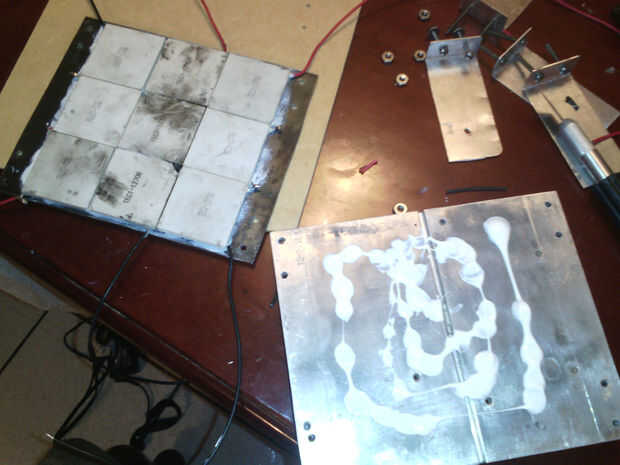

(recuerde poner pasta termica abundantemente)
