Paso 4: Diseño y 3D de impresión de las cajas de circuitos
Todos los modelos están diseñados en el 123D de diseño de escritorio, imprimir con impresoras de chispa apoyado, como Makerbot Replicator 2, Dremel etc.
Seguimos los 3 principios de modelado:
1. creados modelos precisos para hacer los componentes electrónicos fueron lo suficiente en ellos.
2. a fin de reducir el tiempo de la impresión, cortamos las piezas de repuesto que no afectan la estructura del caso. (por ejemplo, portador del transmisor láser)
3. como medida de lo posible no use pegamento para pegarlas juntas. Como caja del módulo Photoresistor(LDR), separa el modelo grande en varias partes y diseñamos la mortaja sencilla y espiga estructura común. Impreso por separado y luego se unió a ellos juntos no utiliza ningún pegamento.

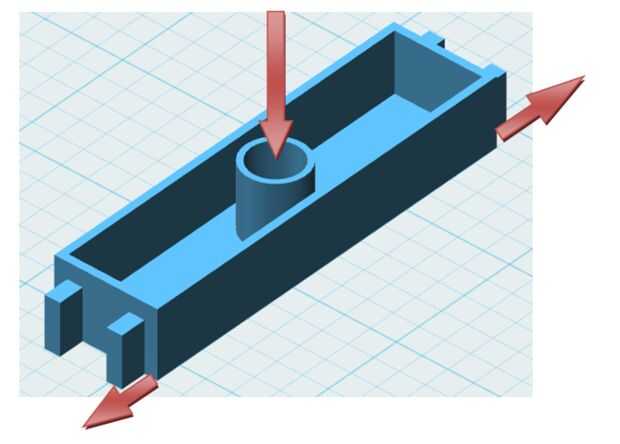

- Portador del transmisor láser:
El transmisor láser puede insertar en el agujero en el medio de la compañía para fijar su posición. Ambos extremos necesitan insertar en los puertos de rectángulo en marcos de acrílico.
- Caja del módulo Photoresistor(LDR):

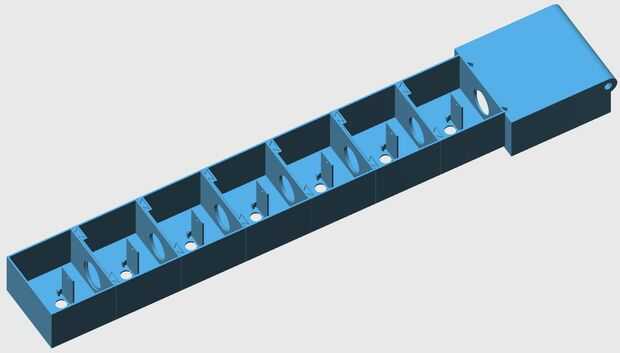

La segunda imagen muestra el resultado de la visión de la caja del visor superior. El módulo de Photoresistor(LDR) aparecen en el agujero pequeño y hay no hay ningún cable expuesto fuera de. Placas Arduino se colocan en la caja del lado derecho.

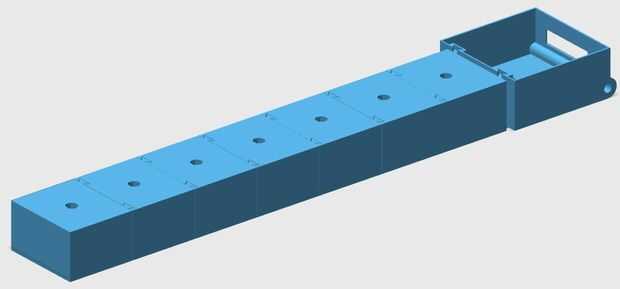

La tercera imagen muestra el resultado de la vista del cuadro del visor de la parte inferior. Todos los cables y componentes electrónicos están ocultos en la caja.
