Paso 3: esquemas

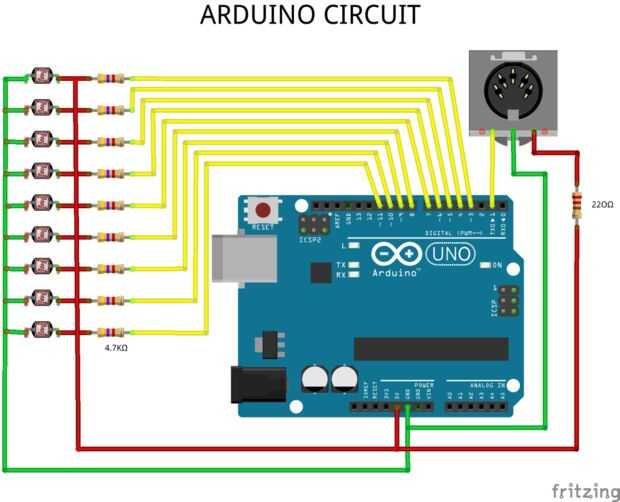

Existen dos circuitos independientes: uno para los módulos de láser (con botón de encendido y una fuente de alimentación 3-5V) y otro para la placa Arduino, fotocélulas y un conector MIDI. Cada fotocélula está conectado en serie con una resistencia de 4,7 K, que actúa como un divisor de voltaje y activa la lógica alta cuando cualquiera de los rayos láser se bloquea.

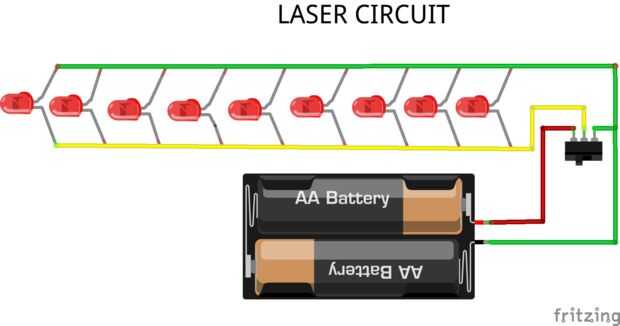

En el "circuito de láser" esquemas sobre módulos láser de 5mW aparecen como regular LED, simplemente porque no pude encontrar un símbolo de módulo láser en Fritzing. Lo mismo es cierto acerca de las dos baterías de AA en los esquemas – en realidad utilicé una fuente de alimentación de 5V.

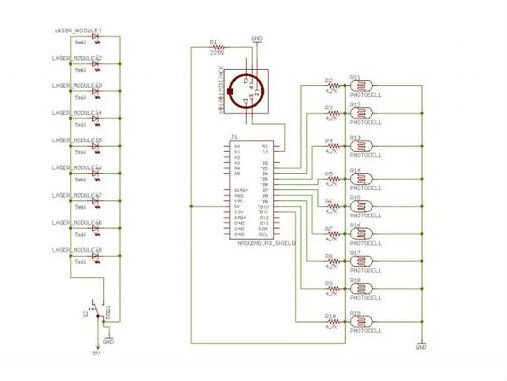

Vea el PDF del en formato EagleCAD esquemático al final de este paso.
