Arpa láser de fácil y barata (2 / 4 paso)

Paso 2: Montaje de todos juntos

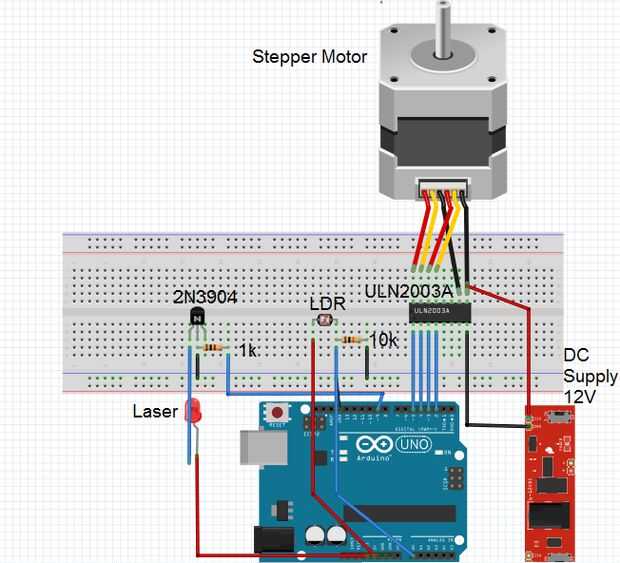

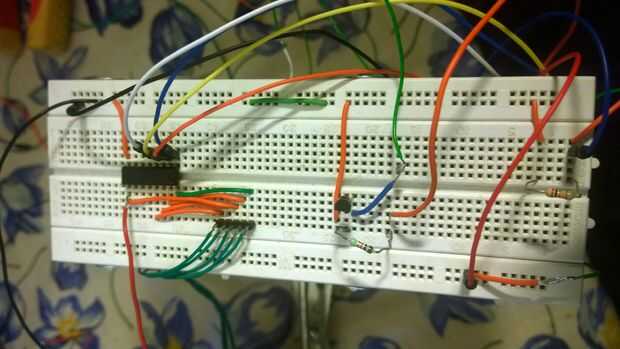

En primer lugar, coloque el ULN2003a, el transistor y las resistencias en la placa. Conecte el motor y los puertos de Arduino como se indica en la imagen de fritzing.

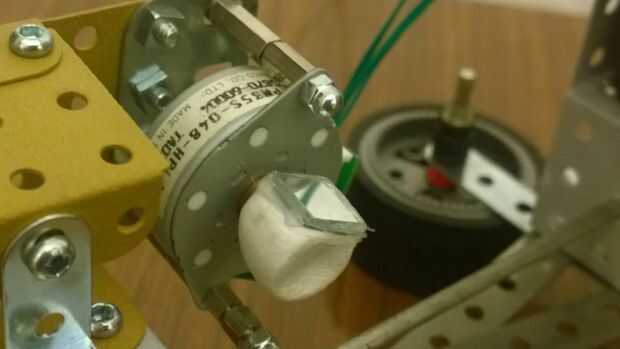

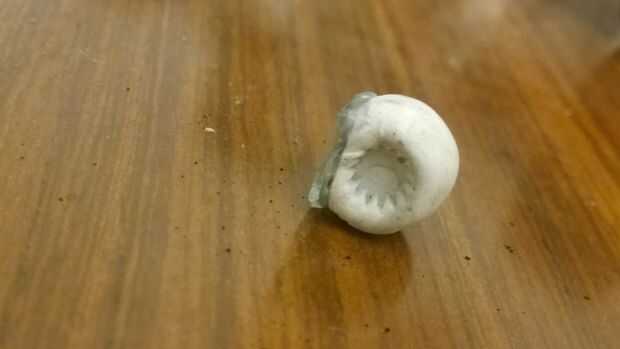

Usted tendrá que colocar el espejo para el motor. Utilizamos el fimo para hacer una pieza que encajaría en el engranaje y el caliente-derriten el pegamento para pegar el espejo a dicha pieza.

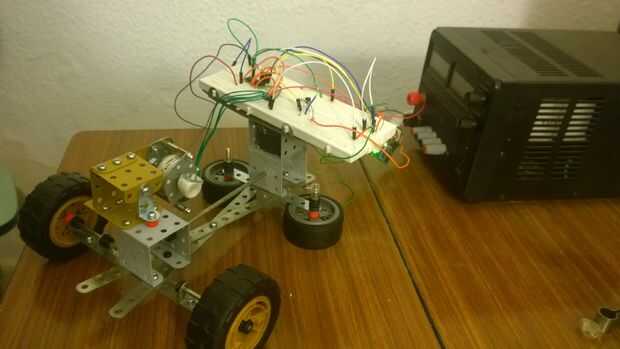

El siguiente paso es importante. Deberás hacer una estructura capaz de sostener el sistema, particularmente el láser y el motor, ya que tienen que estar perfectamente alineadas. Como se dijo antes, hacíamos mecano la estructura. Los neumáticos reducir el efecto de las vibraciones del motor y da el arpa un estilo buscando coche. ¿Cool, derecho?

Usted necesitará una fuente de alimentación para el motor. Se utilizó una vieja que teníamos en casa.
