Arpa láser sin marco (1 / 8 paso)

Paso 1: Resumen del arpa

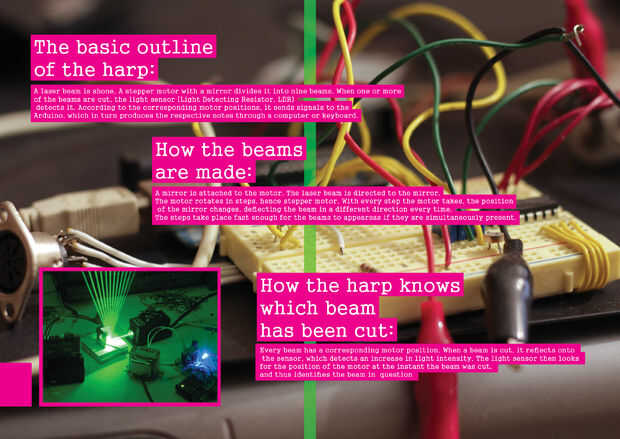

El esquema básico de la arpa:

Un rayo láser es brilló. Un motor paso a paso con un espejo lo divide en nueve vigas. Cuando uno o más de las vigas se cortan, lo detecta el sensor de luz (Resistor de detección de la luz, LDR). Según las posiciones correspondientes del motor, envía señales a la Arduino, que a su vez produce las notas respectivas a través de un ordenador o un teclado.

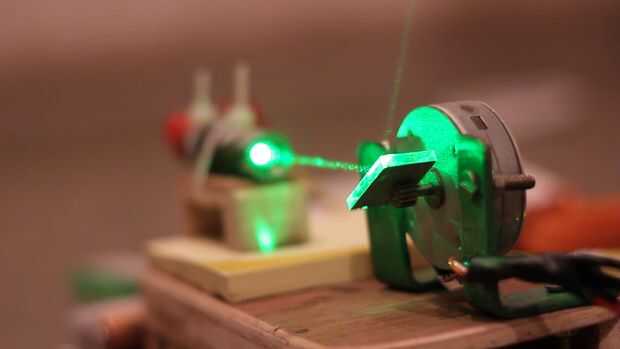

Cómo se crea la viga:

Un espejo está conectado al motor. El rayo láser se dirige al espejo. El motor gira en pasos, por lo tanto, motor paso a paso. Con cada paso que toma el motor, la posición de los cambios de espejo, desviando el haz en una dirección diferente cada vez. Los pasos tienen lugar lo suficientemente rápido como para las vigas que aparecen como si están simultáneamente presentes.

Cómo el arpa sabe que la viga se ha cortado:

Cada rayo tiene una posición de motor correspondiente. Cuando un haz de luz se corta, refleja en el sensor, que detecta un aumento de la intensidad de la luz. El sensor de luz entonces busca la posición del motor en el momento de la viga fue cortada y así identifica la viga en cuestión.
