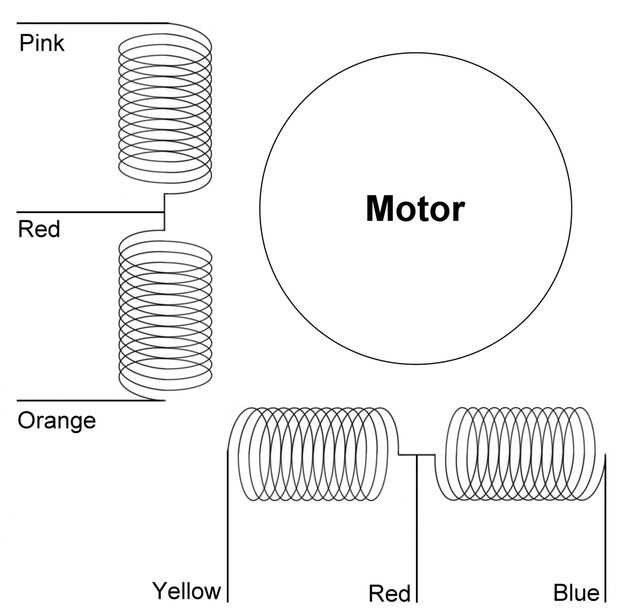

Paso 3: Guía de cableado para motores PAP
por lo general tienen seis cables. Aquí está una guía rápida para identificar cuál es cuál.
Con la ayuda de un multímetro, primero aislamos a dos grupos de tres cables, formando
dos bobinas, activando la función de continuidad, asegurando que el circuito
es completa.
A continuación identificamos el alambre central de cada bobina. Utilizando la función de la resistividad, compruebe
la resistencia entre todas las combinaciones de pares de cables. La resistencia entre
dos extremos será dos veces entre el alambre central y cualquiera de los extremos.
Si el motor paso a paso no tiene 6 cables, aquí es un maravilloso recurso para ayudarte:
