Arpegiador Con Arduino (polymath3) (4 / 6 paso)

Paso 4: Armarlo todo

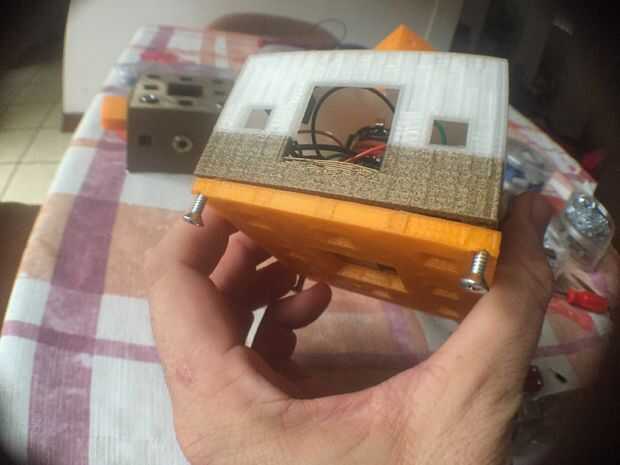

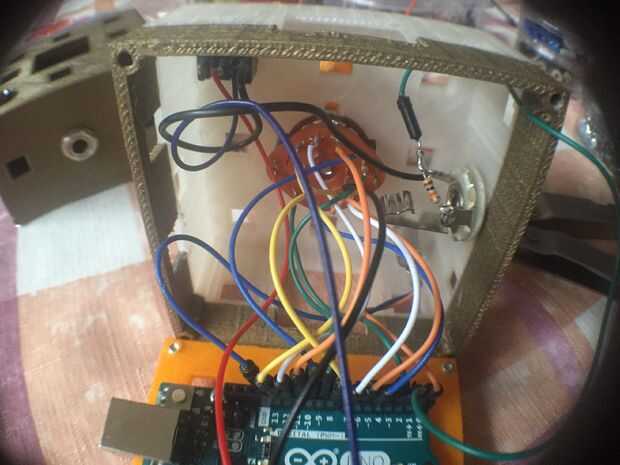

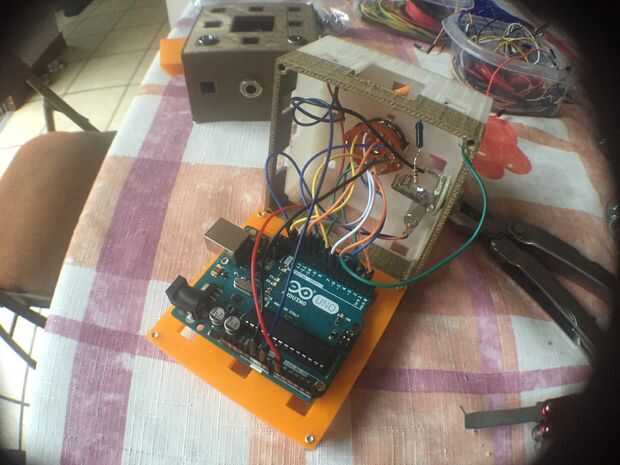

Colocar el selector, interruptor, y jack 1/8 en la caja impresa antes de conectar al arduino como se ve en la foto.

Selector para el interruptor y conector de 1/8 conectar:

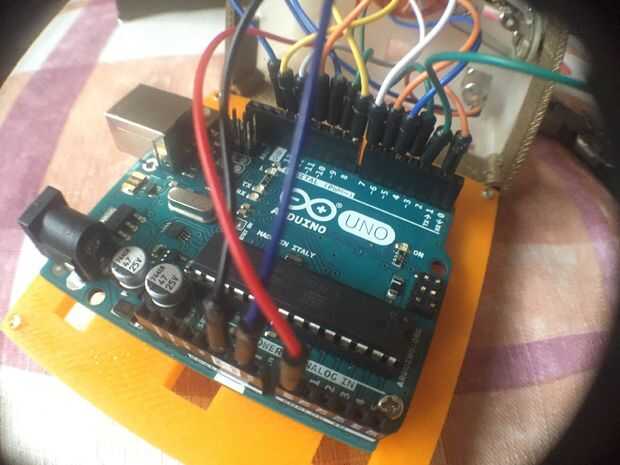

  1. el pin central un GND en el arduino

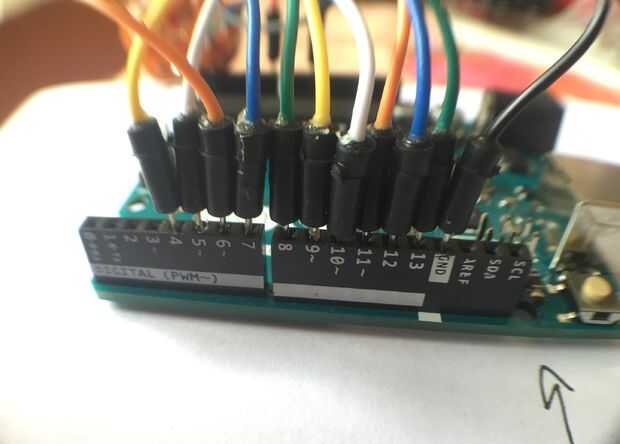

  2. conexiones 1 un selectro del 10 a pinos 4 13.

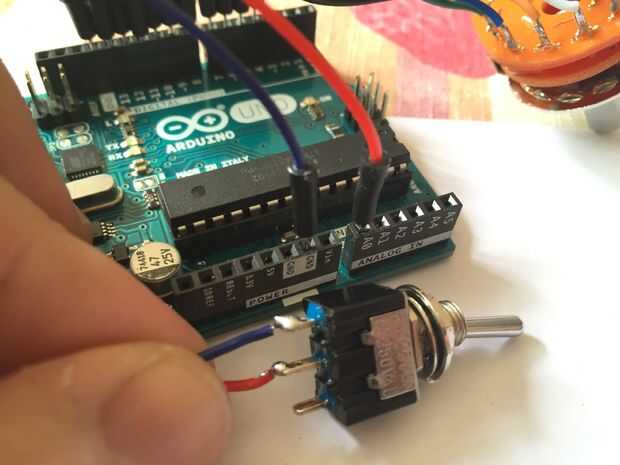

  3. El interruptor, conectar un lado un A0, y el otro a GND
  4. el gato, pin de conectar el punta al 2, y el otro cable a tierra

Para el jack de 1/4, conectar el cable con la resistencia (punta) al pin 3, y el cable tierra soldarlo al cable tierra del interruptor.

El de asegurara para Arduino a la caja, se atornilla contra la tapa de la caja.

Meter todo a la caja con cuidado y cerrar.
