Arquitectónico foto cubo (6 / 8 paso)

Paso 6: Conjunto superior

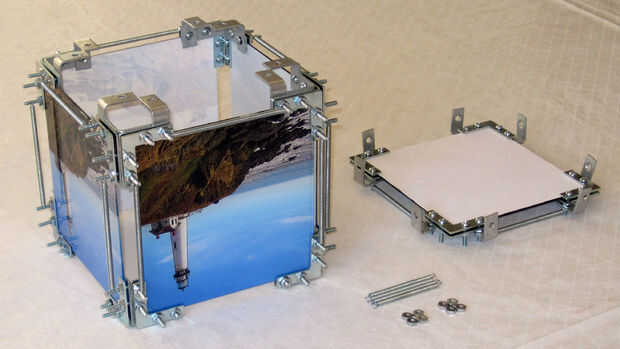

Montar la parte superior del cubo como se muestra en el lado derecho de esta foto. Nota: Para el correcto espaciado, las abrazaderas de las esquinas que conectan la parte superior del cubo a la base necesidad de montar encima de las tuercas que sostienen los pernos en su lugar en la esquina plana apoyos. A continuación, una tuerca adicional tiene que roscar el tornillo para fijar la abrazadera esquinera (libremente... como siempre!). Aquí es donde 8 de las 16 tuercas extras que mencioné en el paso 1 en el juego. Finalmente, conecte los cuatro resortes alrededor de los lados de este conjunto superior.

Cuidadosamente voltee el conjunto superior y el conjunto de la base como se muestra. (Ahora se puede ver cómo los pies se reunieron en el paso anterior.)

Detrás de los tornillos interiores a lo largo de la parte superior de las cuatro imágenes de base (ver el más cercano a la cima del faro) por lo que la base se ajusta en la parte superior. Levante el montaje de base en el conjunto superior. Gire los tornillos que le anterior retrocedió para que se extiendan a través de las abrazaderas de las esquinas que están esperando para recibirlos. Añadir el finales 8 tuercas extras para fijar la tapa a la base.
