Arquitectura modelo hacer usando un cortador del Laser del (3 / 7 paso)

Paso 3: dibujo 2D en AutoCAD

Ahora que una pieza se mide, un dibujo de esta pieza 2D necesita ser creado en AutoCAD. Configurar correctamente el archivo de dibujo en CAD es esencial. Estoy usando el cortador del laser requiere esa línea de trabajo codificadas por color. Líneas rojas dibujadas en CAD el láser para cortar a través el material elegido y líneas azules IO el láser a la superficie. El láser necesita el dibujo a realizar usando líneas sólidas continuadas.

Cortadoras Láser diferentes no pueden usar estos colores y el proceso de la corte real para un cortador láser determinado puede variar de la mina. Documenta mi corte y es probable que el cortador que usted puede tener acceso a es similar.

Hacer un dibujo de la pieza medida en CAD simplemente dibujando líneas en un "corte layer" o capa de color rojo 2D. Primero, estas capas necesitan configurar.

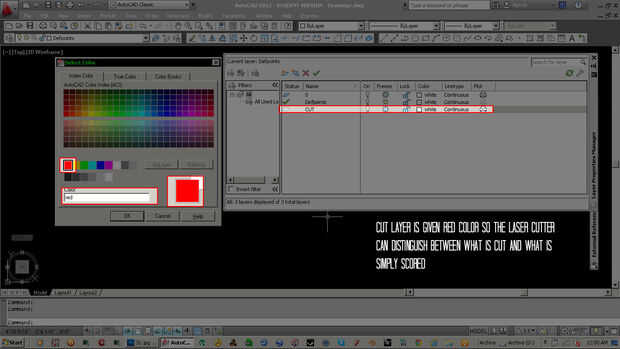

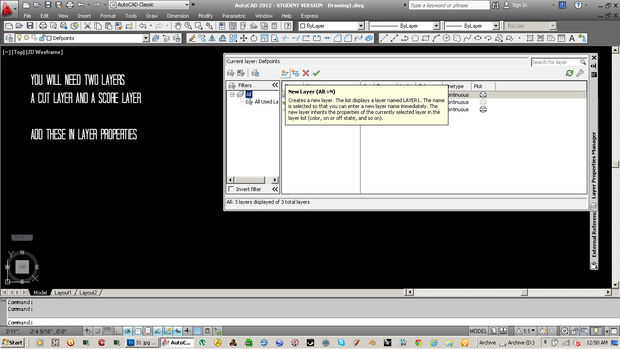

Crear dos capas, una es roja (capa de corte) y el otro es azul (capa de puntuación). Los cuadros se anotan para mostrar los pasos una vez en el Administrador de propiedades de capas de CAD.

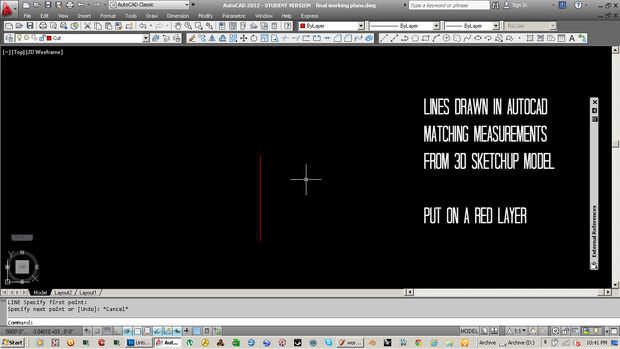

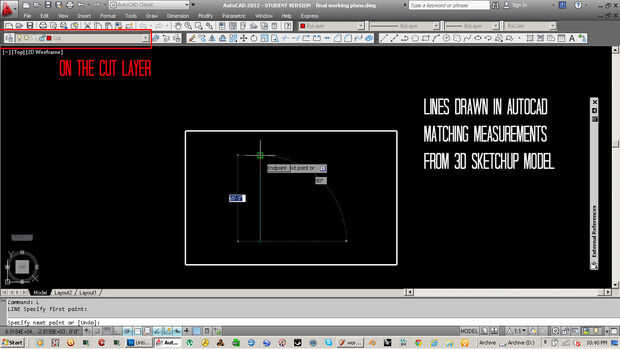

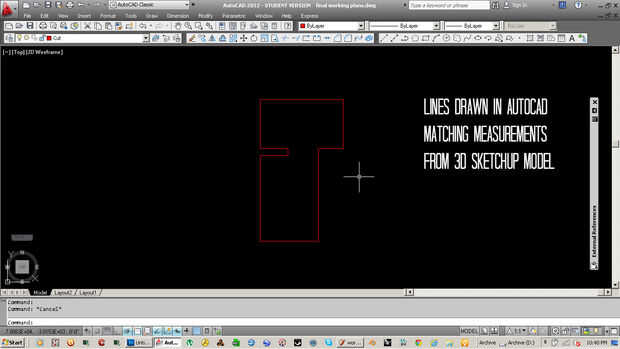

Del plano del techo que medimos debe ser dibujado en la capa de corte, ya que se cortarán de mi material. Yo simplemente dibujar líneas para que coincida con la pieza de la azotea desde el modelo 3D.

Una vez trazada para el cortador del laser, la pieza será perfecta en cualquier escala configurar el plotter (cortador) también. Puede establecer la escala que desea cortar en las propiedades del plotter como se muestra en la imagen final. Desde que se hizo el dibujo a escala, la escala de parcela se puede hacer a lo que el usuario desea.

Nota: es importante hacer de la "trama de estilos de parcela" y "parcela objeto grosores de línea" o su corte será incorrecto.
