Arranque Bot Arduino Bootload escudo (2 / 7 paso)

Paso 2: Protoboard el circuito

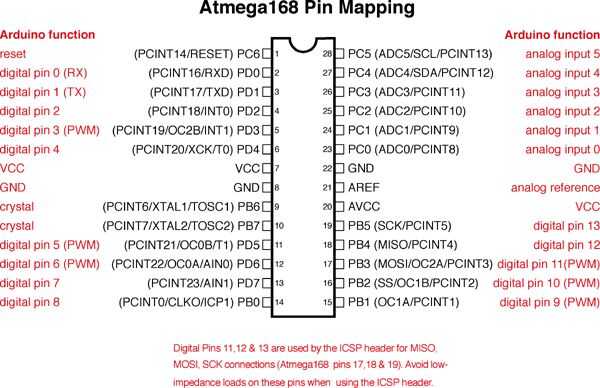

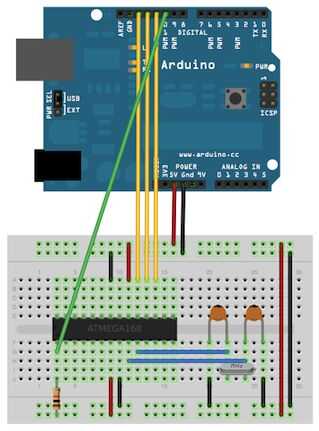

Breadboarding el circuito antes de que una versión final de la soldadura podría ahorrarle horas de frustración si tienes una parte mal funcionamiento! Para probar si funcionan nuestros componentes todos podemos seguir primero el tutorial de bootloading oficial arduino , extienda su protoboard y arduino como se muestra en la imagen de arriba. Tenga en cuenta que la resistencia de 10 k está conectado a la energía y no a suelo. Los dos condensadores son los condensadores de 22pf tienes listo. Recuerde que la muesca en el extremo del chip indica el lado izquierdo. Ver la segunda foto de arriba para una mirada más cercana en el mapa de pines del atmega 328.

Ahora antes de seguir el resto del tutorial, termina el protoboard y vaya al paso siguiente.
