Arranque Bot Arduino Bootload escudo (5 / 7 paso)

Paso 5: Encontrar el espacio adecuado

Se necesitan dos tiras de pines macho jefe. Una tira será sólo dos pernos largos. El otro será largo cuatro pernos.

Inserte la tira de dos pines los pines 5 voltios y tierra contiguos en el arduino.

Inserte la tira de pines de cuatro pines de arduino, 10, 11, 12 y 13.

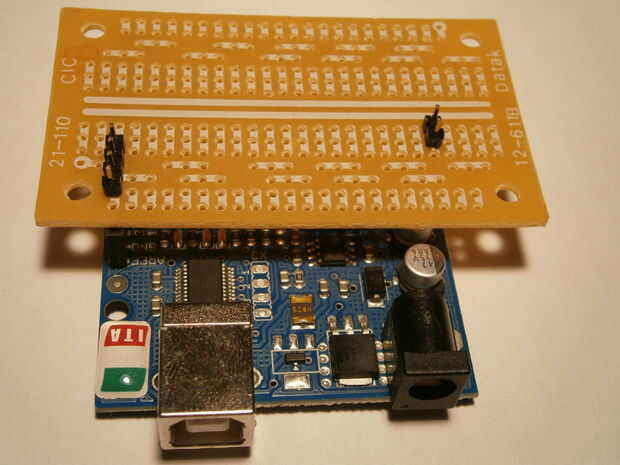

Ahora que sus pernos estén en su lugar, coloque su perfboard sobre ellos para ver donde encajan en su perfboard.

Puede ser útil para marcar los taladros que se asigna a las patillas de la cabecera con un marcador.
