Arranque fiesta ultrasónico (4 / 6 paso)

Paso 4: Añadir el LED

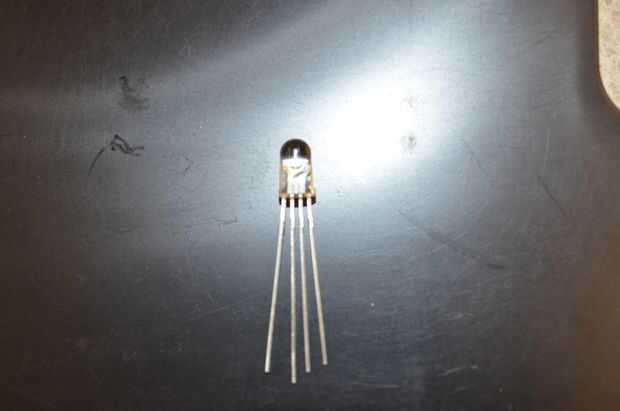

El LED RGB tiene 4 cátodos. En mi diagrama, los cátodos de arriba a abajo son rojos, tierra CommonDir, verde y azul. El lado plano del LED se enfrenta a la parte superior de mi diagrama. Tenga en cuenta que el cátodo más largo es el terreno común. Esto debe conectarse a un conector de tierra en el Arduino.

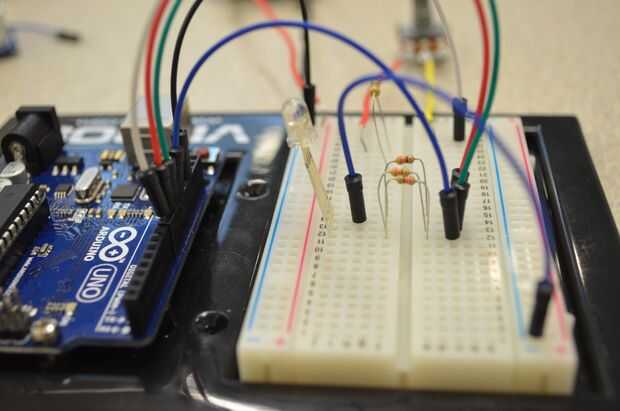

Cada cátodo debe estar conectado a Arduino, separado por una resistencia de 330 ohm:

Rojo al pin 9

Verde al pin 10

Azul al pin 11
