ArrDrownHo! -Fácilmente convertir AVR Arduino (4 / 8 paso)

Paso 4: Soldadura de resistencias

Este es un hack un poco no convencional para reducir el número de vias y ahorrar espacio. Otra vez, esto no es obligatorio para las placas con el plateado a través de orificios.

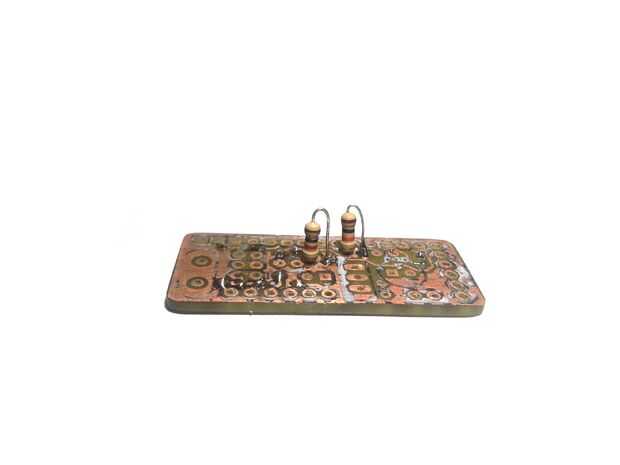

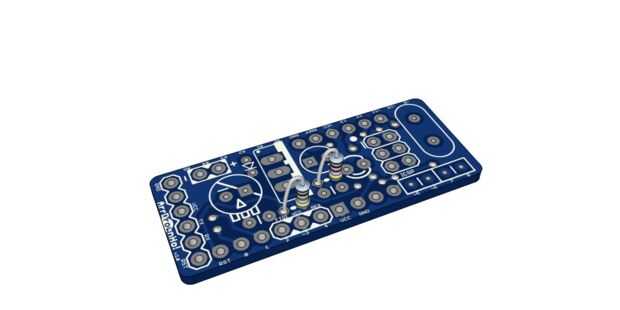

Las 2 resistencias deben soldarse en posición vertical. Asegúrese de que la base y el cable largo están alineados como se muestra en las imágenes. La soldadura en la parte inferior como de costumbre. Pero el cable largo en la parte de la soldadura. Esto actuará como una vía.
