ArrDrownHo! -Fácilmente convertir AVR Arduino (6 / 8 paso)

Paso 6: La soldadura de pernos macho encabezado

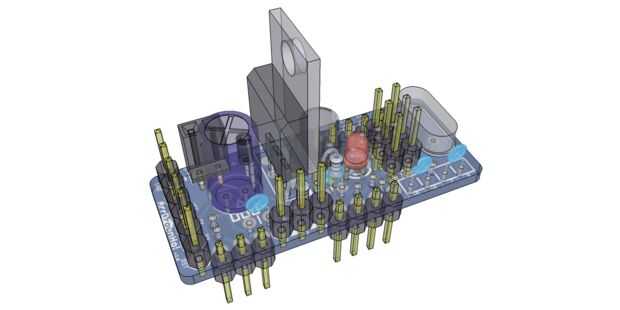

Algunos encabezados masculinos tienen que ser soldadas en la parte superior y algunos en la parte inferior. Soldadura común altura no importa para estos. Pero tratar de deslizar el plástico ya en longitud lo máximo posible está disponible en la parte inferior y sólo un poco (pero suficiente para crear una Junta de soldadura buena) surge de la parte superior. O puede utilizar cabeceras más largas para un mejor contacto.

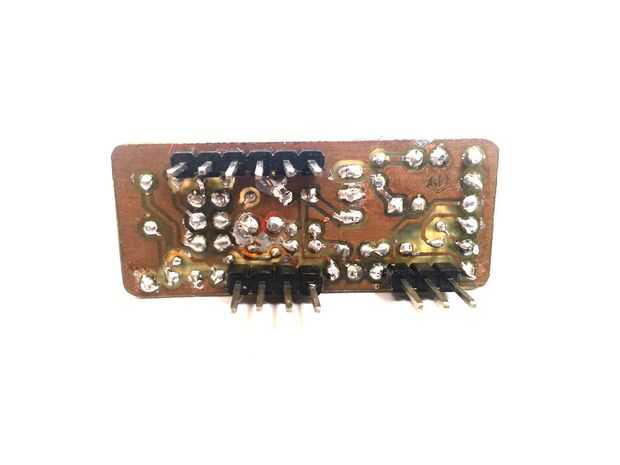

Parte inferior:
Jefe varón del pin 3 para selección de potencia.
3 x 2 cabecera macho para conector ICSP.
encabezado macho 6 pines para el conector de la tarjeta de USB a serie

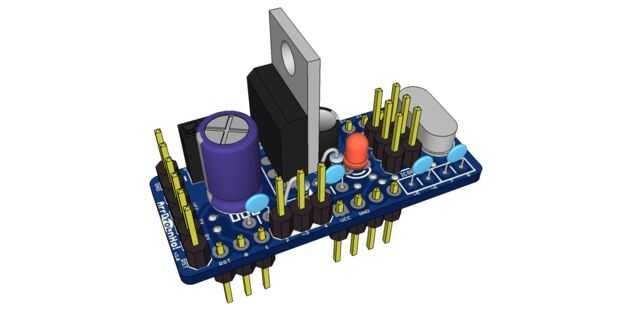

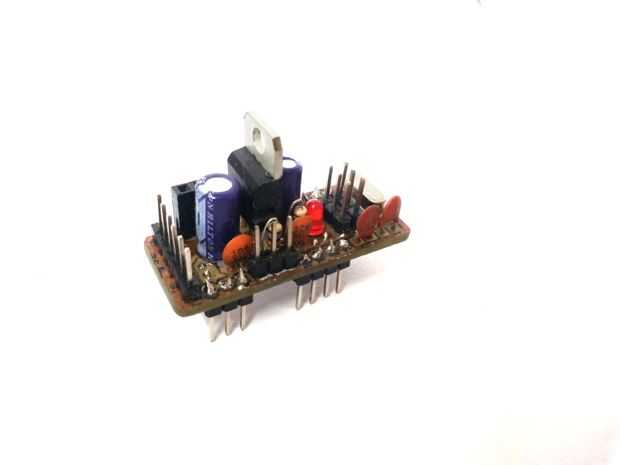

Parte superior:
3 pines y 4 pin macho encabezados por un lado
Jefe varón del pin 6 en el lado opuesto
