ArrDrownHo! -Fácilmente convertir AVR Arduino (8 / 8 paso)

Paso 8: Imperfecciones en el diseño

a pesar de todas las características gloriosas, el diseño viene con algunas imperfecciones; Imperfecciones, no falla (¡ la mente!).

El primero es que para que sea posible fabricar en casa, dispone de 12 vias. 2 vias más se crean soldando un cable de resistencias en los lados superior e inferior, porque había agotado de espacio para añadir mas vias.

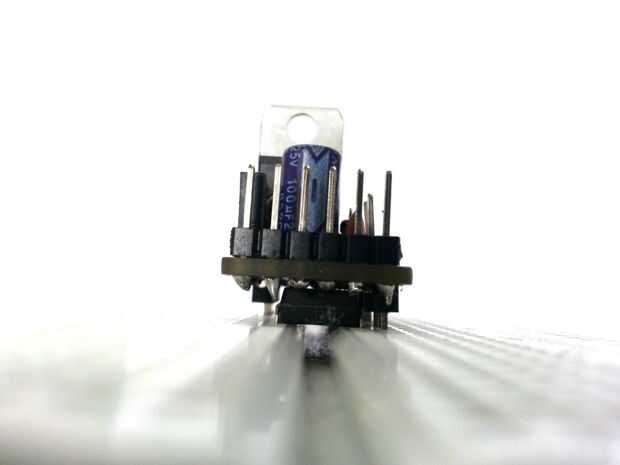

Otra imperfección es que la soldadura en la parte inferior tiene que tener poca altura común como sea posible. Articulaciones más cortas, menos distancia entre RAV y ArrDrownHo!' Fondo de s. Esto es así las cabeceras hombres entran más longitud de inserción de la placa crea un mejor contacto. Con un poco de cuidado de la soldadura, me las arreglé para conseguir todas las juntas de soldaduras hechas con altura inferior a 1mm. Puede utilizar encabezados masculinos más largo para mejor contacto con la placa.

No hay ningún botón para reajustar el chip. La única manera de hacerlo manualmente es de puesta a tierra el pin RST por un momento.

Ambos de estas imperfecciones pueden ser eliminadas con versión SMD de ArrDrownHo! que está en obras actualmente. Tengo incluso más características en tubería para él. Estad atentos...
