Paso 5: Advertencias y pasos a seguir
Que Insta Morph es un plástico biodegradable que se derrite en aproximadamente 140 grados y estamos utilizando para hacer un tope mecánico. Si agarras el asimiento de la perilla de la puerta y manivela en él, su parada recién formado puede muy bien deforme lo suficiente como para convertir. Esto probablemente dejará el mando en un estado desconocido. Yo no lo he probado mucho aún. La cerradura debe tener unas gotas de aceite / grasa en él de la fábrica, no tengo ni idea de cómo esto afectará el Insta Morph, tengo esto instalado en una de mis puertas y tratará de actualizar de longevidad. [editar] Ahora tengo una versión 3D de ABS impresa en su lugar, prueba de longevidad ha sido terminado, lo siento. [/edit] El beneficio de Insta Morph es que es barato y cualquiera capaz de agua hirviendo puede utilizar para probar esto.
Una arandela de metal defensa con el agujero para encajar el tubo cuadrado sería el siguiente paso de eso, pero probablemente requiere otra vez taladrando la cerradura a colocarlo en su lugar. Además volvemos a potencialmente dañar la cerradura y sin duda ' anulando la garantía ".
También estoy trabajando con un local sin fines de lucro madre juventud liderazgo organización llamada despertador robótica para desarrollar una versión impresa 3D. Espero tener disponible pronto. Si lo podemos conseguir impresión fiable, vamos a ponerles para arriba en forma maneras o thingiverse con todas las ganancias van a despertar robótica. Las imágenes en este paso muestran los primeros intentos de crear una pieza de trabajo. Medidas hacia abajo dentro de la perilla de la puerta es difícil y añadir a las tolerancias de impresoras 3D nivel actual de hobby y el hecho de que nunca he usado uno, mientras que trabajar con los estudiantes de edad secundaria (que han utilizado las impresoras antes). Estamos trabajando en conseguir cada una de las capas de ajuste donde se supone que. Kyle y Ben, los dos jóvenes estoy trabajando con, están muy bien informados con respecto a la impresión 3D y han sido una gran ayudan introducción me, gracias a tanto de ellos y despertar robótica.

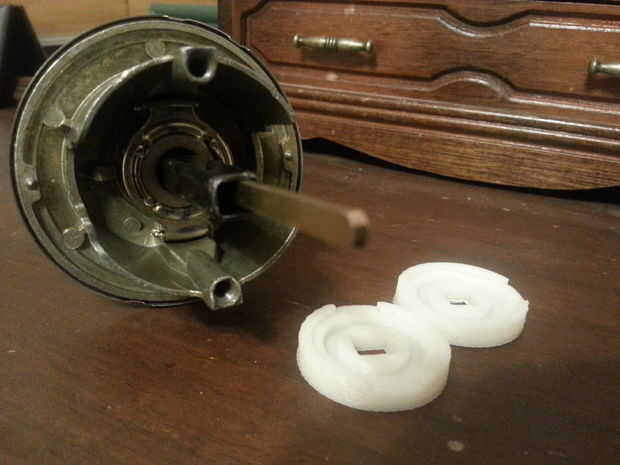

(24/01/15: mis hijas y yo fuimos a la casa abierta hoy en robótica despierta y con éxito hemos impreso dos piezas de ABS con una de sus impresoras. Hemos impreso varios pedazos parciales en PLA (piezas púrpura) utilizando un bot de Plasti que nos permitió ajustar el diseño más rápido para conseguir que se ajuste. Es muy difícil obtener medidas exactas dentro de la perilla de la puerta, así que hicimos nuestro mejor esfuerzo, modelado en AutoCad, lo impreso y probado. Uno de los miembros es prestar una impresora Solidoodle que consiguieron a través de un pedal de arranque y tuvimos la suerte de ayudar a configurarlo. Las partes blancas completadas en los cuadros fueron impresos hoy con el filamento ABS incluido el Solidoodle. Los expertos en robótica despertar dime que ABS es un material mejor para esta parte de la más típica (?) PLA debido a la fuerza superior de ABS. Las partes arriba tomaron alrededor de 16 minutos para imprimir usando el Plasti-bot el Solidoodle y alrededor de 23.
Me gustaría decir que mi hijo de nueve años tiene una nueva apreciación para el proceso de diseño: ver partes ir de pantalla del ordenador a la impresora prototipo y volver a la computadora otra vez sin sentir que alguna parte fue un fracaso realmente abrió los ojos. Cada parte que no enseñó a hacer otro mejor.

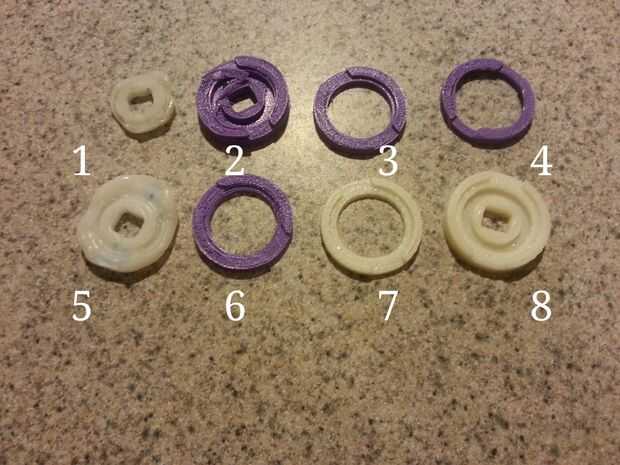

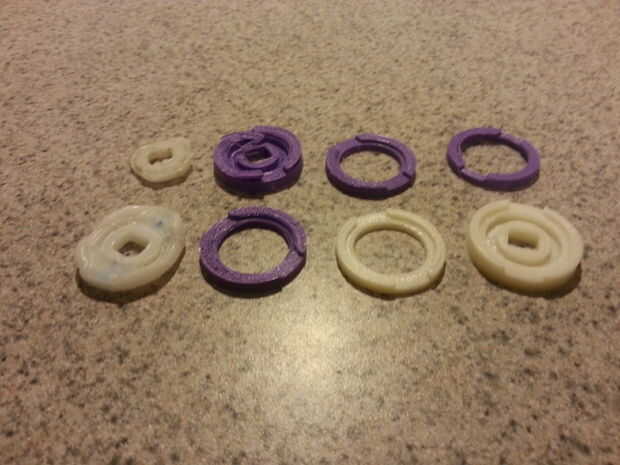

Notas sobre el cuadro:
1 - la primera versión IM. No es suficiente para mantener todo en su lugar.
2 - la primera y más impresión completa optimista. No se apresure retirar sus piezas de la cama. Puede llevar a fracturas impresiones! Encaja el eje cuadrado, pero no se acoplará con el actuador.
3-imprimir una pieza parcial para averiguar dónde está la interferencia.
4 - ajustar, imprimir, prueba.
5 - la versión IM de trabajo.
6 - ajustar, imprimir, prueba.
7 - esta parte de (ABS) cabe! Es incompleta, por lo que añadimos el resto.

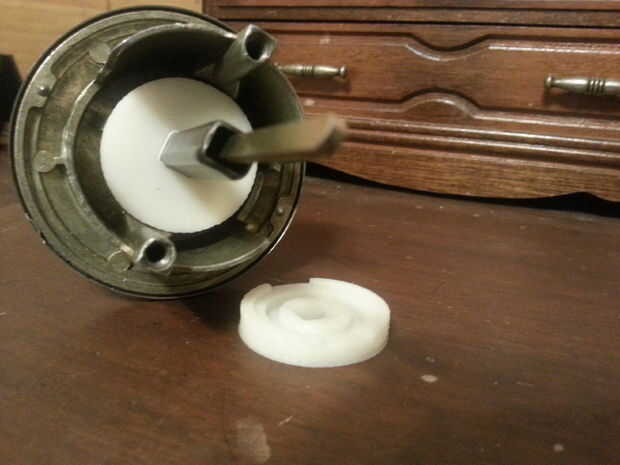

8 - firme presión con el dedo, este (ABS) uno ajusta la perilla de la puerta de prueba! Cincos altos sobrevienen. 24/01/15)
Este es un proyecto perfecto para los estudiantes que están trabajando con impresoras 3D, es lo suficientemente pequeño como para no tomar demasiado largo para imprimir, requiere medidas de cuidado y ajuste interior y exterior tolerancias para adaptarse. Lo mejor de todo, es un elemento funcional cuando terminó - cambia el comportamiento de un elemento cotidiano, en lugar de ser todavía otro pulpo o pokemon personaje obtiene impreso y puesto en un estante. (Sé que los estudiantes más jóvenes se excitan tener un knick-knack, pero podemos imprimir una lavadora extra que se encuentra en un estante, que mis hijas pueden mostrar y explicar qué es y cómo llegó a ser.)
Por favor voten por este Instructable, especialmente en el concurso de diseño 3D de Dremel.
