Arreglo de estator mal--no compre un estator nuevo para tu motor! Crear un sistema de ignición de batería-op por menos de $50 (2 / 7 paso)

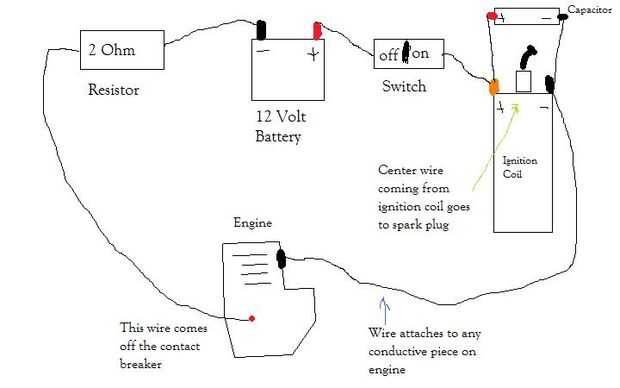

Paso 2: Esquema

El cableado del sistema es algo flexible.  No importa el orden de la serie de las piezas y se puede hacer sin embargo es más fácil para el espacio disponible en su máquina en particular.   Recomiendo sujetar todos los componentes para la máquina en primer lugar, luego cableado les juntos después de la manera más conveniente. La única pieza que tiene que hacerse según el esquema es el cableado entre la bobina y el condensador: el condensador debe conectarse entre los dos bornes de la bobina de encendido.

Vea la página siguiente para obtener una explicación de cómo conectar el sistema de motor ***

Para aquellos de ustedes familiarizados con la electrónica, cada componente es arbitrariamente conectado en serie sin tener en cuenta la polaridad.  La excepción es la combinación de bobina/condensador de encendido en paralelo, y luego poner en serie con todo lo demás.

Perdona por favor el diagrama descuidado; He hecho en pintura.  Quería utilizar una plataforma que me ha permitido utilizar símbolos ilustrados en lugar de esquemas electrónicos convencionales que no todo el mundo conoce.

Notas:

-Los dos terminales primarios de la bobina de encendido son compartidos por varios componentes y por lo tanto tendrá dos hilos que salen de cada uno.

-El elevado Centro terminal de la bobina de encendido alimenta el poder que va a la bujía.  Esto es donde se conectará el cable de la bujía.    (Para electrónica, es el terminal positivo de la bobina secundaria.  El terminal negativo de la bobina secundaria es compartido con el terminal negativo de la bobina primaria)
