MATERIALES REQUERIDOS PARA CNC PLOTTER PLUMA CONJUNTO
(1) PILOTO ULTRA FINO BOLÍGRAFO O SIMULAR (CUALQUIER TIENDA DE ARTE)
(1) 1/2" OD EL TUBO DE ALUMINIO (BARANDAS Y PASAMANOS)
(1) 3/8 GOMA CABLE ORIFICIO ACABADO (ES)
(1) MUELLE DE CARGA LUZ ENTRE 3/8" Y 1/2" DE DIÁMETRO (ES)
(1) PIEZA DE CINTA AISLANTE
CNC PLOTTER PLUMA

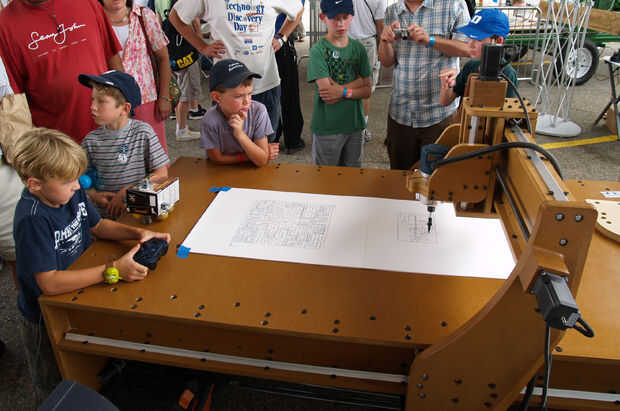

Muchas veces es útil utilizar su máquina CNC para dibujar un trazado o información sobre una superficie de parcela. Hice este pen plotter de las cosas que tenía que poner alrededor y funcionó muy bien, así que pensé que valía la pena pasar la información de cómo la construí. Los principales objetivos cuando me lancé a hacer mi pluma fue que necesita para encajar en la boquilla de mi router, poder ajustar para pequeñas variaciones en la altura de la superficie del trazado y tapar la punta mientras no esté en uso.
Fuentes el 1/2" OD tubo de aluminio en Lowes. Tienen en Home Depot, pero el diámetro interior es menor, no permitiendo un buen ajuste para la pluma que elegí. Si está usando una pluma diferente, esto puede ser una opción para usted mientras que usted quiere un muy cercano montar, manteniendo su pluma como constante en el soporte como sea posible.
La pluma que utilizan es una piloto ultra punta fina punta de fieltro. Quería ir con un rotulador por tradición de plotter pero también porque el bolígrafo puede producir un punto muerto cuando la pluma cambia de dirección. La pluma de piloto también tiene un cuerpo muy recto y encaja casi perfectamente en el tubo de aluminio.
La primavera es lo más difícil para obtener perfecto. He comprado un multi pack de 25 manantiales de diferente tamaño y la forma en Lowes que tenía un resorte que funcionó muy bien. Básicamente, usted quiere un resorte que se aplica la cantidad de fuerza que haces cuando escribes. Demasiado y te aplaste la punta, demasiado poco y no marque una constante.
Acabadora de agujero 3/8" cable es un ejemplo de algo que tenía que poner alrededor que funcionó muy bien. Realmente, el único propósito que sirve es como un tope para la primavera. Esto podría ser logrado una variedad de maneras, pero el acabado de goma es rápidamente desmontable en caso de que necesita cambiar su pluma.
Esta es una solución muy recto hacia delante y simple al problema mediante un enfoque de arrollar-sobre ajuste de la pluma para terrenos irregulares y que permite cierta flexibilidad para poner a cero la máquina antes de empezar la trama.
LA ASAMBLEA

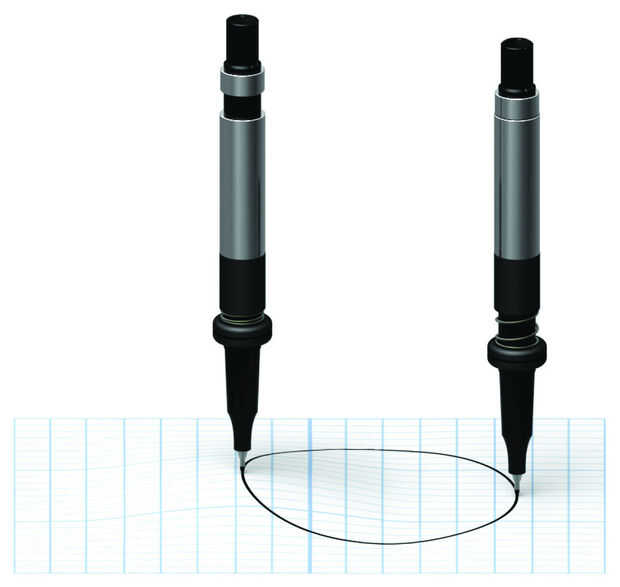

Para comenzar a construir el conjunto pluma, corte el tubo de aluminio de 1/2" en dos piezas, un tubo de 2.25" de largo y una. 25" de largo. El tubo de 2.25" será la manga de la pluma para moverse arriba y abajo. El tubo más corto es el tope que detiene la pluma salga de la Asamblea. Debido al ajuste cerca de la pluma en el tubo, la tolerancia que tenga que aumentarse pasandole una broca por el interior del tubo de 2.25". La pluma debe poder deslizarse libremente dentro de este tubo pero siendo apretado.
La pieza más corta de tubo se debe pegar en el extremo de la pluma (si es necesario). Fui capaz de fricción montar la pieza en el extremo de la pluma como el cuerpo plástico es quemado para el enchufe en el extremo de la pluma. Puesto que esta pieza va a querer moverse libremente cuando está en el plato, el diámetro exterior quiere ser un poco menos que el tubo que se llevará a cabo por la boquilla. Ello, poniendo la pluma con el trozo pequeño de aluminio instalado en el extremo en la pinza de mi taladro. Utilizando un trozo de tela de esmeril, 'rechazado' el OD.

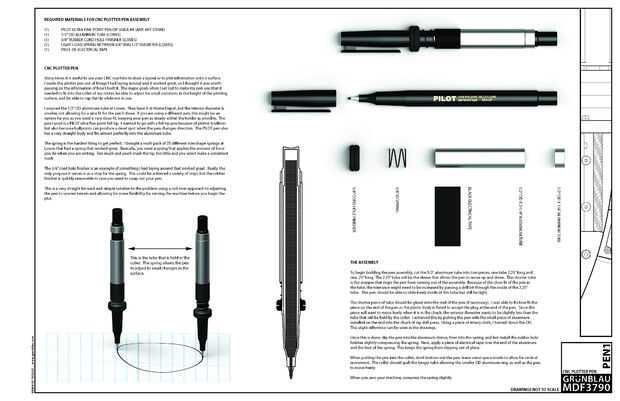

Esta ligera diferencia se aprecia en los dibujos.
Una vez hecho esto, meter la pluma en la manga de aluminio, entonces en el resorte y finalmente instalar al finalizador de goma agujero comprimiendo levemente el resorte. A continuación, aplique un trozo de cinta aislante sobre el final del aluminio y el pie de la primavera. Esto evita que el resorte se deslicen fuera de lugar.
Al poner el pen en la boquilla, no inferior a la pluma, dejar algo de espacio interior para permitir el movimiento vertical. La pinza portapiezas debe agarrar el tubo más largo que el anillo de aluminio de OD más pequeños, así como la pluma, para moverse libremente.
Cuando usted cero su máquina, comprimir ligeramente el resorte.
La versión PDF de este instructable puede ser descargado aquí
Puede encontrar más información en la CNC DIY aquí
