Paso 6: fibra óptica!

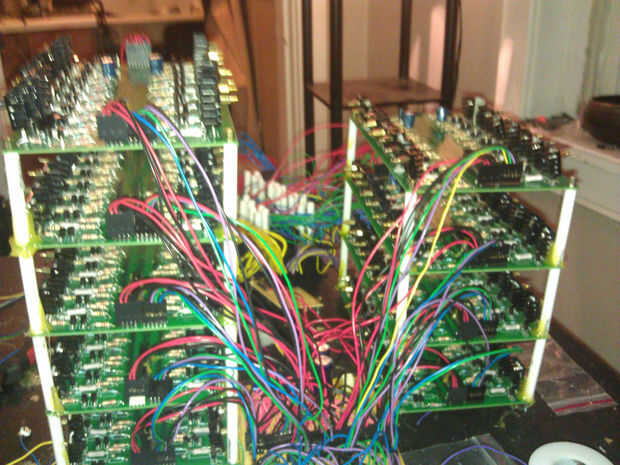

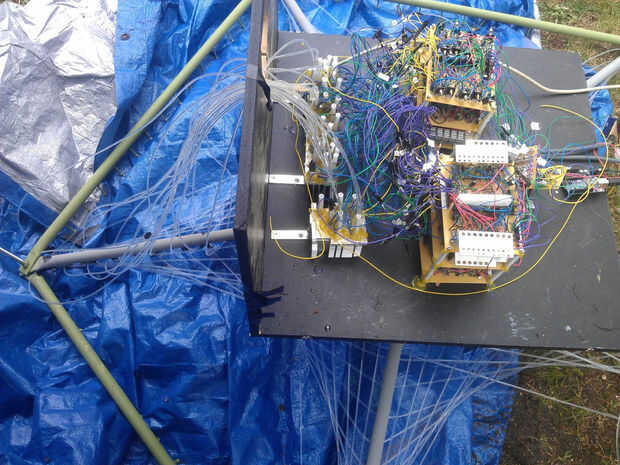

Desarrollo de 6 placas con el chip tlc5940 y los circuitos de alta potencia para manejar la fibra óptica.

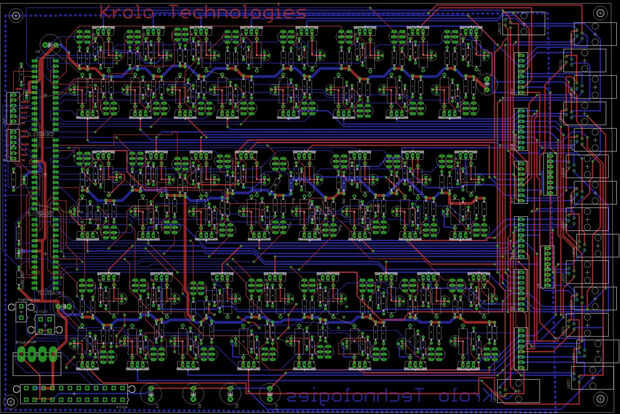

Al principio usaba placas de prototipo pero me seguí corriendo en señalización problemas para finalmente diseñé un pcb y Margarita encadenó a los tableros. Los LEDs de alta potencia de hundimiento del calor también fueron un reto. Desde entonces he diseñado algo mejor pero esta fue mi primera configuración.

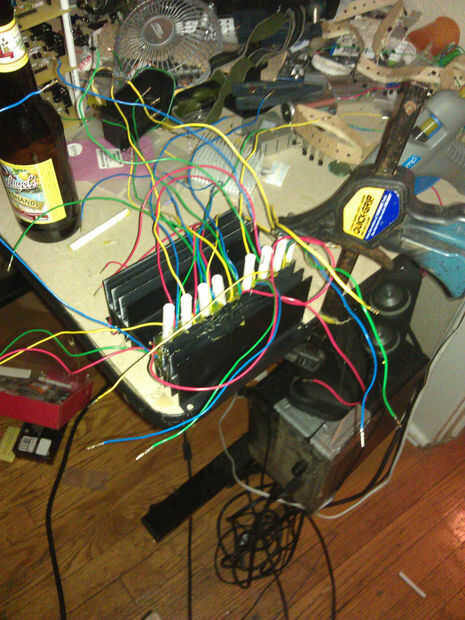

Encontré que canalizará los corrales de la corte por la mitad para caber sobre los LEDs rgb de 1w en fibra óptica perfectamente. Con los años que he aprendido a aprovechar los agujeros de tornillo 4-40 de un disipador térmico de aluminio de la alta energía LED. Las fotos y el video muestran mi primer diseño de tratar de epoxy entre aletas del disipador de calor que trabajan en una parte pero no es lo ideal.
Voy a intentar redactar otro instructivo para cubrir el diseño de pcb.

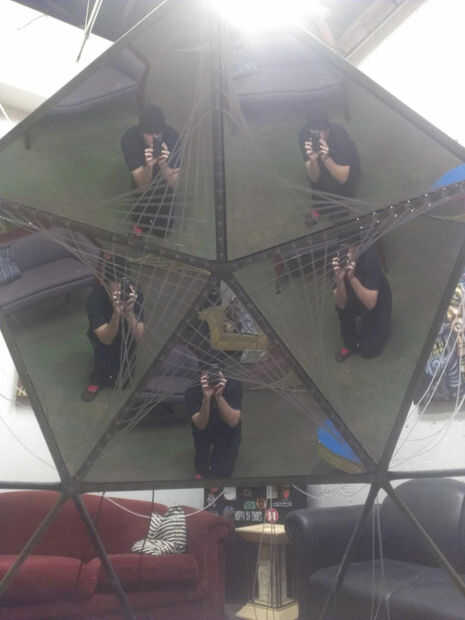

También corte espejo del plexiglás para un efecto 3d.

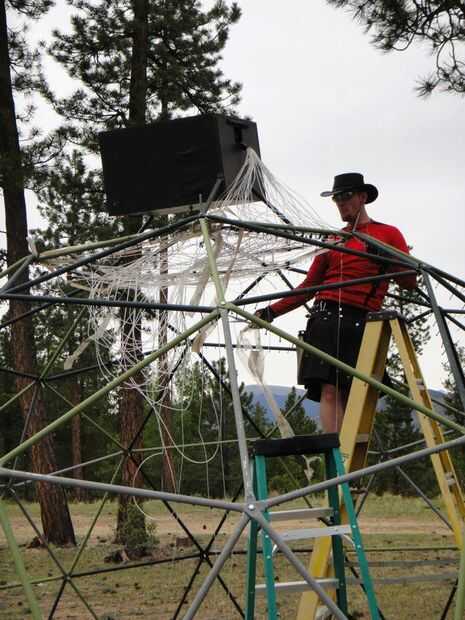

El segundo video es la cúpula por sí mismo con la fibra óptica.
El lado del cable de fibra óptica de emisión se vende como iluminación de la piscina. Hay dos tipos, uno con un núcleo interno y externo y el otro con sólo un núcleo sólido. Con un núcleo interno parece ser más flexible. Viene en muchos diversos tamaños, lo que ves aquí es 3mm. Que cuesta en cualquier lugar de $.50/ Ft - $ 1,50/Ft dependiendo si usted fuente de China.
La principal desventaja de utilizar este cable de fibra es cuando se rompe que hay que reemplazar el cable completo. También si obtiene machacado o simplemente doblado demasiado dejará demasiada luz hacia fuera y el resto del cable será tenue.
