Paso 5: Twinkle twinkle...
No tengo una buena foto que muestra sólo los LEDs en el paso anterior, así que usted puede haber notado otro módulo pegado allí sin explicación.
Paquete de "Efectos" de Chibitronic circuito pegatinas tiene pequeños módulos preconstruidos para darle estos efectos de iluminación a LEDs adjuntos:
- Se desvanecen
- "Heartbeat"
- Abrir y cerrar
- Twinkle!
Teniendo en cuenta el cómo aquí la impresión de gato ya tenía un centelleo en su ojo, la elección fue obvia.

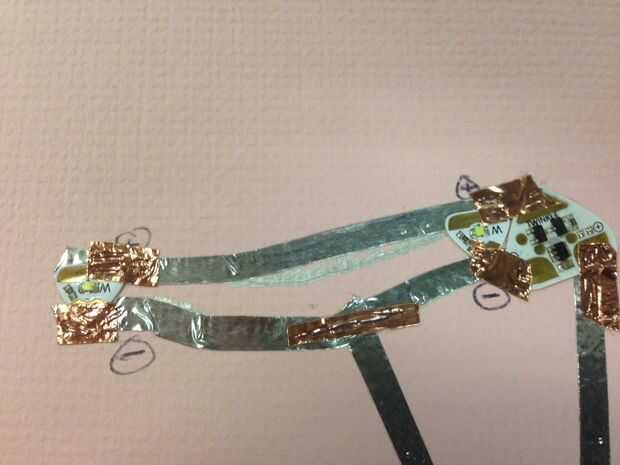

La pegatina de Estrellita tiene tres terminales: (+) (-), y la salida marcada "TWINKLE". Aquí, he pegué a través de rastros de mis dos LEDs alineando la estrellita con el rastro positivo y un terminal negativo el rastro negativo. La etiqueta de efecto twinkle sólo es ligeramente más grande que las pegatinas de LED, para que alinie bien bastante.
El rastro negativo continúa más allá, bajo la etiqueta de centelleo.
El rastro positivo se detiene bajo salida el centelleo de la etiqueta engomada. Una nueva traza positiva se coloca bajo la terminal positiva de la etiqueta. Esto hace que el interruptor del LED encendido y apagado rápidamente a través de la etiqueta engomada del brillo cuando se aplica alimentación a la terminal positiva de la estrellita.
(*** añadir circuito dibujo aquí para aclarar! ***)
