Arte de RGB LED Aurora 9 x 18

*** visita mi blog para una versión actualizada de este proyecto y mucho más! ***

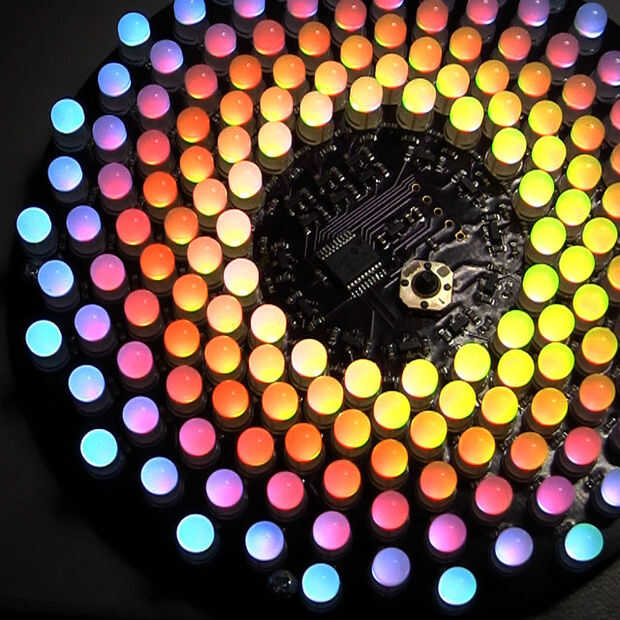

Mi obsesión de LEDs me ha llevado a esto. Aurora 9 x 18 es una cosa de la belleza (si puedo decirlo yo)-cuenta con 162 LEDs de RGB en una configuración circular. El color de cada círculo es controlado por un microcontrolador usando una forma torcida de PWM.

El microcontrolador (PIC24F08KA101) sólo tiene un módulo de PWM, pero Aurora es capaz de 27 (9xR, G, B) control independiente de brillo. Este Instructable revela el funcionamiento interno de Aurora 9 x 18 a través del proceso de construcción.

Etiquetas: LED, Electrónica, RGB, Pic, Mosfet, Pwm, Microcontrolador, BJT, SMD
