Paso 11: Asamblea 6 - pruebas de los LEDs
Puesto que hay un porcentaje de defectos en partes y es una mierda para saber que el LED usted sólo soldado a la PCB era defectuoso, pruebo todos los 162 LEDs antes de soldar sobre la placa.

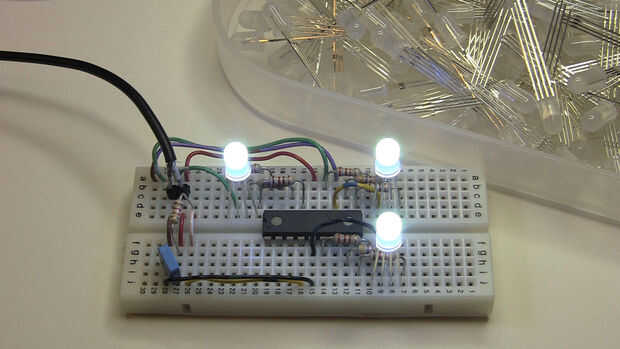

Prueba de LED RGB con un multi-tester es tediosa, y no hay probador LED RGB disponible en el mercado, tengo un hogar hecho un comprobador de LED RGB.
Es un aparejo simple con un microcontrolador de 8 bits (PIC16F627) tuve puesta alrededor. Se tarda 5 minutos para armar, y prometo que pondré otro Instructable sobre ella.
El probador recorre todas las combinaciones posibles de colores RGB (7 de ellos) por lo que fácilmente se puede detectar si alguno de ellos no es la iluminación o dim. Yo he tenido un par de LEDs defectuosos que manché por usar este probador, como uno de los colores no iluminación, o dim. Puede probar hasta 3 LEDs al mismo tiempo, por lo que se puede comparar la luminosidad relativa entre ellos, también.
Desoldar y quitar piezas por-agujero de PCB es un dolor y a veces dañan el PCB. Los LEDs de prueba es totalmente vale la pena el tiempo.
