Arte de RGB LED Aurora 9 x 18 (3 / 14 paso)

Paso 3: PCB

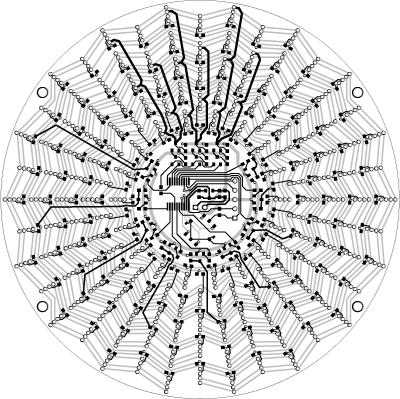

Yo quería hacer este objeto tan pequeño como sea posible, diseñar el PCB se llevo algo de trabajo. En realidad, fui hacia atrás y hacia adelante entre el diseño de circuitos y PCB diseño, tratando de reducir el número de parte al mínimo.

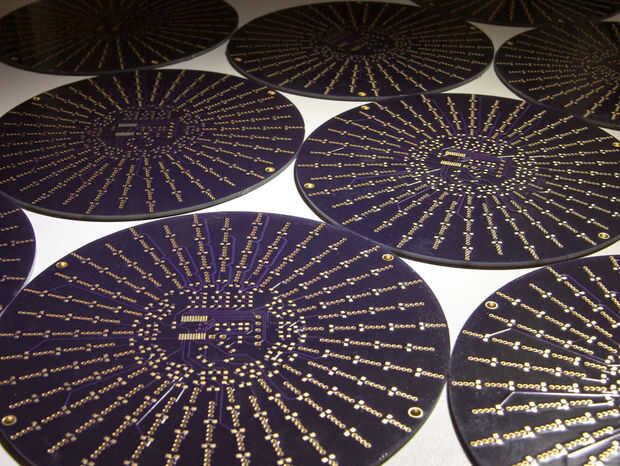

Tuve el PCB fabricado por DorkbotPDX. Tienen un programa basados en la comunidad del PCB (clase de como BatchPCB) que me gusta. Como se puede ver, los tableros son fabricados maravillosamente (en los E.e.u.u.:). La máscara de la soldadura es de color púrpura oscuro.
