Paso 4: piezas

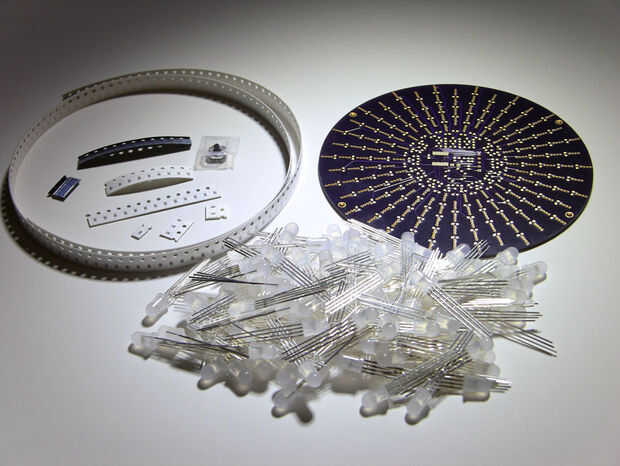

Aquí está la lista de piezas o MAT. Puede descargar archivo MAT que puede cargarse en Digi-Key para pedidos rápidos.
162 x 150 Ohm (0603)
9 x 220 Ohm (0603)
13 x 1 k Ohm (0603)
3 x 470 Ohm (0603)
1 x 10 k Ohm (0603)
2 x 10uF (0603)
1 x 1uF (0603)
1 x 33 AP7333 o AP7313-33
3 x DMP3098L
12 x MMBT2222A
1 x PIC24F08KA101
1 x 4 Stick conmutador (Panasonic EVQQ7)
162 x 5mm Tricolor LED (cátodo común) - AliExpress.com
1 x 5V regulada de alimentación o 4 baterías NiMH & caso
Fuente de LED directamente en China a través de AliExpress . Toma unos días para la entrega, pero los precios es geniales. Otras partes están disponibles en Digi-Key .
Puedes sustituir los transistores si tienes algo compatible. BJT puede sustituirse por el número de los demás, encontrar sustitutos para el MOSFET no pueden ser fáciles, sin embargo. Déjeme por favor saber si alguien sabe de un dispositivos más económicos aquí.
