Arte de RGB LED Aurora 9 x 18 (8 / 14 paso)

Paso 8: Asamblea 3 - piezas de lugar SMD en placa

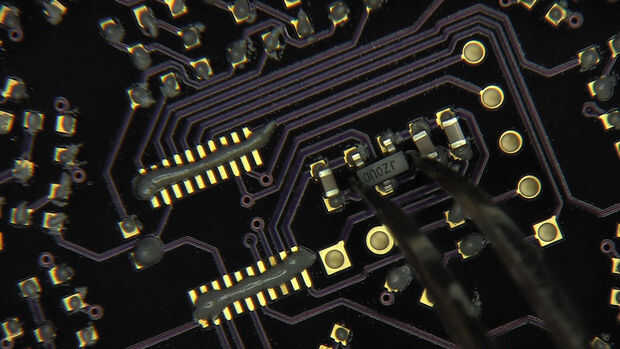

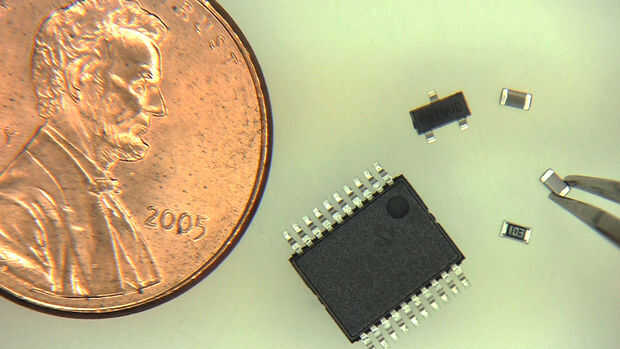

Después de que el proceso de dispensación de torturantes goma de la soldadura. Puedes recoger y poner las piezas SMD. Debido al abrumador número de piezas, es necesario proceder con un plan. Por favor siga a la guía de colocación de la parte que preparé. Este PCB no tiene las marcas para piezas (por una razón estética), usted tendrá que confiar en la guía de colocación para la colocación correcta.

Les recomiendo siguiendo el orden en la lista, comenzando desde el centro y moverse hacia fuera. También ser consciente de la carga electrostática. Utilizar escritorio antiestático mat si tienes uno. O coloque papel de aluminio debajo de la PCB como lo hago.

Prestamos especial atención a la orientación del interruptor. Con este interruptor en una orientación incorrecta, incluso no puede programar el microcontrolador. Entonces necesita aire caliente reelaboración equipo para quitar el interruptor. (Sí cometido ese error una vez y tuvo que comprar una pistola de calor...) Esto es más obvio, pero asegúrese de que el PIC está en la orientación correcta, así.

P.D. cuidado de no sobre caffeinate usted mismo cuando se trabaja en colocación de SMD. Usted los dedos temblar y dificulta la colocación.
