Paso 3: Mejora de arte / Aprimorando un arte
Nuestro siguiente paso será en Inskscape ( https://inkscape.org ). Abra un documento y definir el tamaño de página en el tamaño que desee para crear su arte. Utilizo el tamaño de 340x300mm, que es el escritorio de mi router. Si han cerrado el archivo TXT de su arte, abrirlo de nuevo.
Nosso próximo passo será no Inskscape ( https://inkscape.org ). Abra um documento e no configurar una página de da de dimensión tamanho em pretenda reproduzir una sua arte. La UE utilizo una dimensión de 340 x 300, é un área de trabalho da minha router. Caso tenha fechado o archivo TXT da sua arte, novamente o abra.
Ahora se abrirá un cuadro de texto con la herramienta de texto haciendo clic en un punto en la pantalla y arrastrando el cursor. El tamaño de la caja se puede ajustar más adelante, no te preocupes de este primer momento es demasiado grande o pequeño. A continuación, copiar y pegar tu arte en esta caja. Probablemente le parecerá extraño, pero esto es porque la fuente predeterminada que Inkscape vincula el cuadro. Mantener el texto seleccionado y elija la versión modificada de nuestro Vector de CNC. Al parecer todo va a desaparecer! No desesperéis, abrir el relleno y establecer un color de los contornos. Si aún así arte parece sin configurar, usted necesitará ajustar el tamaño de la caja, para que todas las líneas son visibles; y ajustar el tamaño de fuente. En mis pruebas, el tamaño ideal es entre 11 y 12pts. más pequeño sólo con laser o instrumentos de ángulos cerrados; dimensiones más grandes, sólo si tienes un espacio de trabajo más cómodo.
Agora iremos abrir uma caixa de texto com un texto ferramenta, clicando em um cursor de o de ponto da tela e arrastando. Una dimensión da caixa pode ser ajustada posteriormente, não se preocupe de nesse primeiro momento ela sacar muito grande ou pequena. Feito isso, copie e cole sua arte dentro desta caixa. Provavelmente ela ira parecer esquisita, mas isto é por causa da fonte padrão o Inkscape víncula a la caixa. Mantenha o texto selecionado e escolha una versión modificada de nuestra CNC Vector. Aparentemente tudo vai sumir! Não se desespere, abra una caixa preenchimento e defina uma cor para os contornos. Se ainda assim un arte parecer desconfigurada, você precisara ajustar o tamanho da caixa, para todas como linhas fiquem visíveis; e ajustar o tamanho da fonte. Testículos meus em, una dimensión ficou ideal entre 11 e 12pts. Dimensiones menores só com ferramentas de ângulos bem fechados ou láser; dimensiones maiores, só se você tiver uma área de trabalho mais folgada.

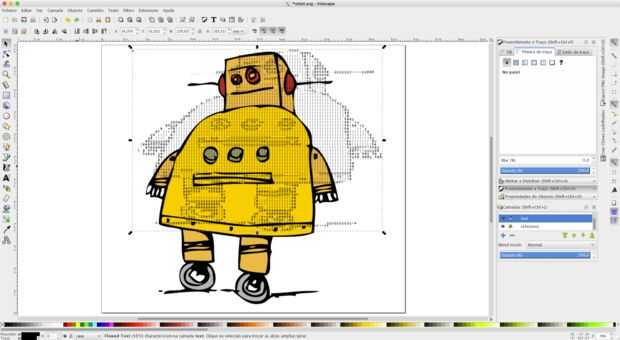

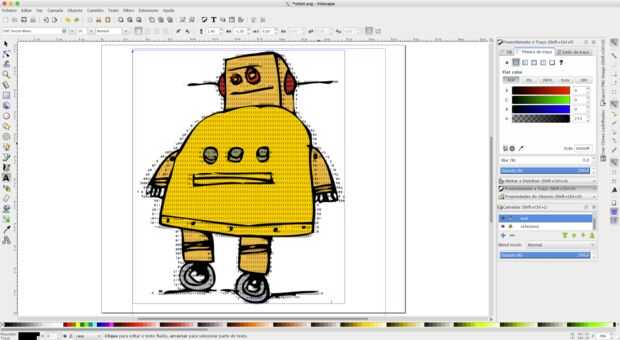

Su arte ahora debería aparecer correctamente en pantalla. Para afinarla, recomienda la importación de la imagen original en el inkscape, escalarla al tamaño deseado y se superponen el arte ASCII. Con esto puede comprobar que ambas son proporcionales y ajustan el tamaño y el espaciamiento de la línea, si es necesario. También puede añadir o quitar personajes, para una mayor fidelidad a la imagen original. Con los ajustes realizados, usted puede deshacerse de la imagen original. Que hacer, es tiempo para convertir el texto a vectores. Con el cuadro de texto seleccionado, vamos a utilizar el objeto Path (Mayús + CRLT + C). Se rompe el cuadro de texto en muchos vectores diferentes y ahora podría ser utilizado para generar el código necesario para nuestro CNC, guardar el dibujo en formato DXF. Sin embargo, todavía tenemos un pequeño problema a solucionar, las líneas que se solapan.
SUA arte agora deve estar aparecendo adequadamente na tela. Para Difu-la, recomendado importar una imagem original para o inkscape, la escala para una dimensión desejada, sobrepor e un arte ASCII. Com isso você pode conferir se ambas estão proporcionais, ajustar e como dimensiones se necessário. También poderá adicionar o remover inteligentes, para ter maior fidelidade com a imagem original. Com os t.c. feito, pode se livrar da imagem original. Feito isso, é hora de convertidor o texto em vetor. Com una caixa de texto selecionada, iremos usar o comando Objeto para Caminho (Mayús + CRLT + C). Ele ira quebrar una caixa de texto em acompañamientos acompañamientos vetores, e já poderiam ser utilizados para gerar os códigos necesarias para nossa CNC, ha o desenho em formato DXF. Sin embargo, ainda temos um pequeno problema para discernidor de imágenes, como sobrepostas de linhas.
Aunque no se muestra, el carácter cerrado, o, B, D tener duplicados y eliminarlos manualmente no es una tarea agradable. Para hacer nuestra vida más fácil, vamos a utilizar otro software que puede hacer por nosotros sin dificultad, Autodesk Autocad. Para nuestro diseño en él, se utilice la versión de DXF salvamos nuestro arte.
Fino-velada de não parecer, os inteligentes fechados, com O, B, D possuem linhas em duplicidade, e las Retire manualmente não é tarefa agradável. Para facilitar nuestra vida, vamos utilizar um outro software pode fazer isto para nós sem maiores dificuldades, o Autodesk Autocad.Para trabalhar nosso desenho no mesmo, vamos usar una versión em DXF em salvamos nossa arte.
