Paso 10: Apéndice C: alternar diseños de la herramienta de corte de red

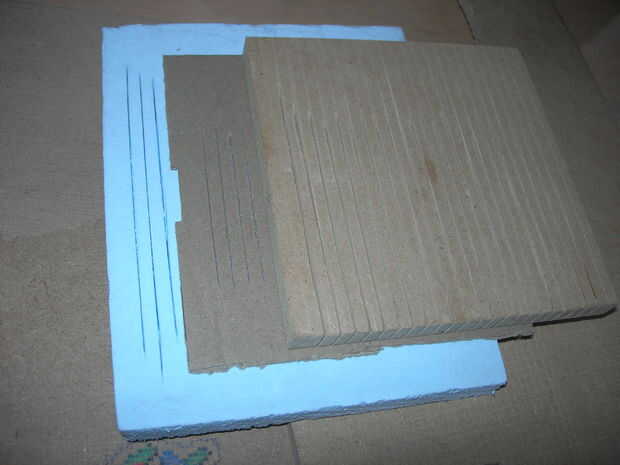

La primera imagen muestra mis primeros tres intentos fallidos a la construcción de la herramienta: herramientas rejilla hechas de madera, cartón y techo aislante. Sorprendentemente, la cartulina uno trabajó muy bien realmente. De cualquier manera, incluí esta imagen sólo para mostrar que, más a menudo que no, tarda un par de intentos y errores tontos para tener una idea realmente trabajar, incluso para algo tan simple como una cuadrícula de dibujo.

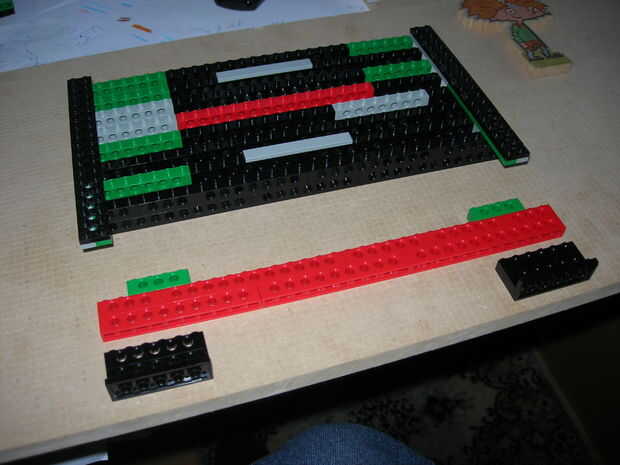

La segunda imagen es la herramienta que estoy usando ahora mismo, una menor iteración en la que mostró en los pasos 2 y 3. La principal diferencia es que la guía tiene algunos más resistencia, haciendo más difícil separar accidentalmente. La herramienta también es ligeramente más robusta, como cada haz está conectado a los ladrillos de 2 x 1 con las clavijas del conector de Lego Technic.

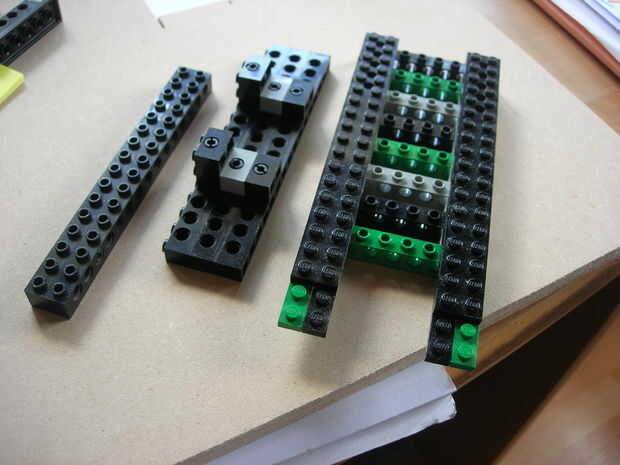

El aspecto principal de la herramienta que puede utilizar algunas mejoras es la longitud de las vigas, ya que las líneas que se puede cortar con ellos están en el lado corto. La tercera foto es mi primer intento de alargar las vigas, básicamente mediante la construcción de una versión más grande de la herramienta actual. Lamentablemente estas vigas flexión demasiado fácilmente cuando las líneas de corte, incluso si la herramienta es dos veces tan alta.

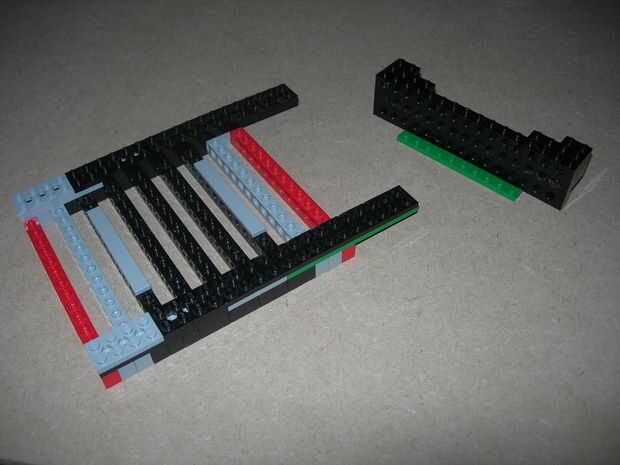

La cuarta y última imagen es un intento muy diferente para mejorar la longitud de las líneas que se puede cortar. Como se puede ver, las vigas son muy cortas, que parece un poco contraintuitivo, pero esta herramienta se utiliza de manera diferente. Se supone que use algo como un gramil, excepto que el cuchillo no es incorporado. Es decir, en lugar de mantener la herramienta en una posición fija, usted mueva la herramienta junto con el cuchillo, como usted la guía junto con el panel de madera. Utilizando la herramienta de esta forma funciona muy bien, como las vigas son muy cortos y por lo tanto muy resistentes. El único problema es que, como deslizar la herramienta sobre un panel de madera, algunas del color de los ladrillos de Lego es impresa en la madera. No miré más en esto todavía, pero supongo que fácilmente puede solucionarlo colocando unas cintas por debajo de la herramienta.
