Paso 3: Utilice la herramienta para cortar un patrón de grilla
Uso básico, celdas de cuadrícula de 16 x 16 mm dibujo:
Sabiendo que la distancia entre cada viga es de 16 mm, dibujando una cuadrícula con celdas de 16 x 16 mm ahora es muy fácil:
- Ponga la herramienta en el panel de madera y colocarlo donde quieres cortar un patrón de grilla.
- Use una mano para mantener la herramienta trabada en su lugar. (Usted puede poner sus dedos sobre las dos piezas de plana. Es mucho más cómodo que empuja hacia abajo sobre las perillas de Lego todo el tiempo)...

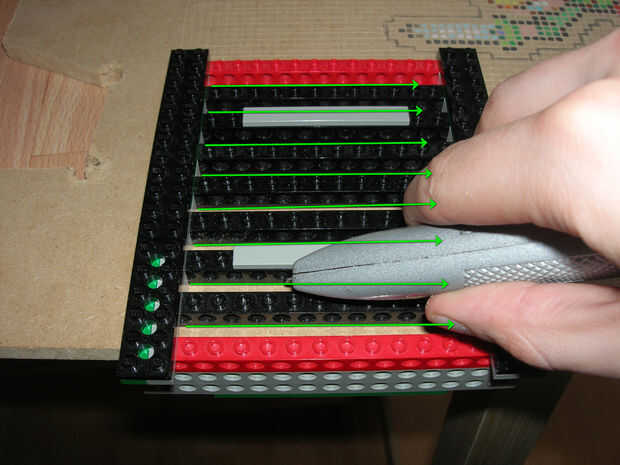

- Con la otra mano, utilice un cuchillo para cortar las líneas a lo largo de la parte frontal de cada viga, como se muestra en la primera foto de este paso. Ahora que has dibujado un montón de líneas horizontales, espaciados 16 mm unos de otros. Tenga en cuenta que apenas necesita ejercer cualquier presión sobre el cuchillo; un poco es suficiente para que las líneas sean visibles.
- Una vez que hayas tallado una serie de líneas horizontales, simplemente gira la herramienta y usted puede dibujar líneas verticales de la cuadrícula de la misma manera.
- Hecho! Ahora que has dibujado una cuadrícula básica con células de 16 x 16 mm.
Uso de las guías:

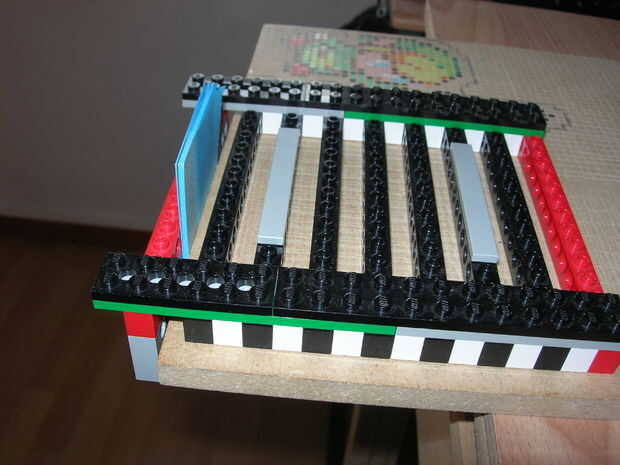

Antes de pasar a las rejillas con células más pequeñas, unas palabras sobre cómo usar las guías de dibujo: para que sea más fácil poner la herramienta exactamente donde usted quiere, hay dos guías diferentes que puede utilizar. Puede adjuntar a una guía sólo chasquear en cualquiera de las 3 unidades de Lego que se pega fuera de la herramienta.

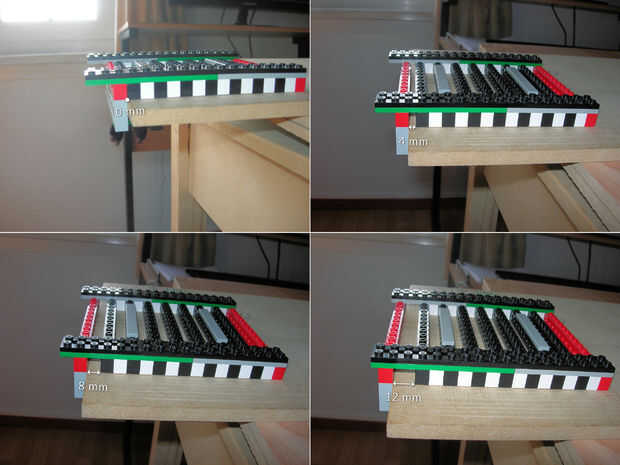

La primera guía, hecha de 3 vigas encima de la otra, se utiliza para guiar la herramienta a lo largo del borde del panel de madera. La segunda foto en este paso muestra las diferentes posiciones en que puede colocar a esta guía.

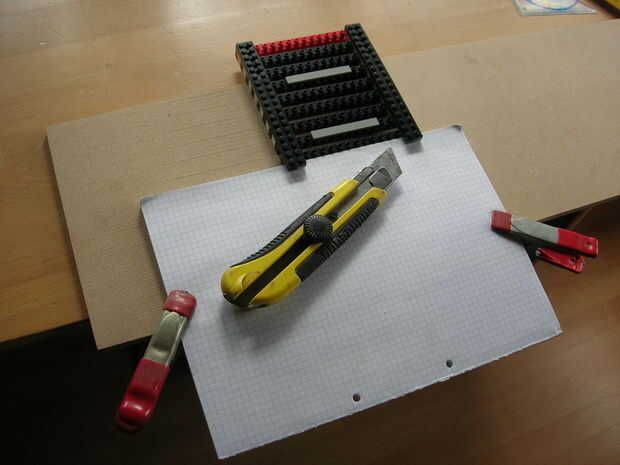

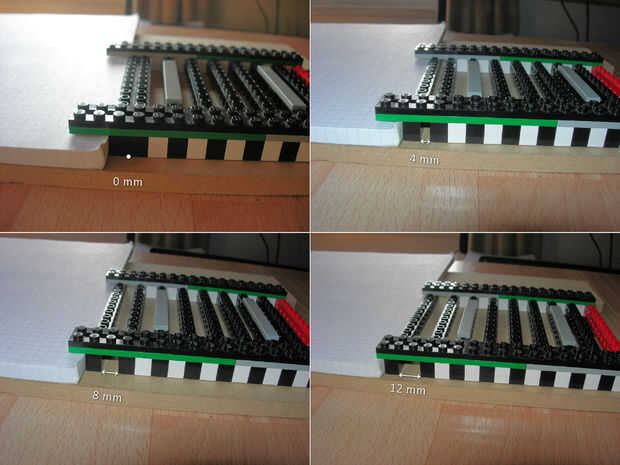

La segunda guía, que es sólo una sola viga, es útil siempre que no se puede utilizar el borde del panel de madera. Las diferentes posiciones para esta guía se muestran en la tercera foto. Puede utilizar a esta guía para deslizar la herramienta a lo largo de cualquier cosa que usted fije en el panel de madera. Basta con echar un vistazo de la cuarta foto, donde he sujeta un cojín de escritura en el panel de madera con dos abrazaderas de resorte, que pueda guiar la herramienta a lo largo del borde de este cojín de escritura.
Usando a estos dos guías, puede básicamente colocar la herramienta en cualquier lugar en el panel de madera, por lo que ahora se puede dibujar una cuadrícula a través de todo el panel, por grande que sea es.
Una nota final sobre el uso de las guías: cuando se coloca la herramienta, empuje suavemente la guía contra todo lo que quieras alinear la TI; no ejercer demasiada fuerza en ella. Si lo hace, la guía comenzará a separar, y ya no es la herramienta en la posición correcta. También, mientras usted está cortando líneas, la mano que mantiene la herramienta trabada en su lugar debe sólo empuje hacia abajo; No empuje contra la guía o, otra vez, se comienzan a separar. Puede utilizarse para empujar contra la guía cuando se usa por ejemplo un cuadrado de acero, pero los que están hechos de acero, no Lego :)
Elaboración de celdas de rejilla de 8 x 8 mm:
En este momento sabes dibujar una cuadrícula con celdas de cuadrícula de 16 x 16 mm. ¿Qué pasa si quieres células de red más pequeñas aunque? ¿Qué células de 8 x 8 mm? Bueno, el truco es primero dibujar líneas horizontales cada 16 mm, luego cambiar la herramienta de 8 mm y simplemente otro conjunto de líneas de cada 16 mm. (luego lo mismo para las líneas verticales).
La cuestión es sin embargo, ¿Cómo cambio la herramienta exactamente 8 mm? No es un problema: todo lo que necesitas hacer es separar la guía y vuelva a 1 unidad de Lego, que sólo pasa a ser de 8 mm. Ahora puede dibujar cuadrículas de 8 x 8 mm!
Las células de cuadrícula de 4 x 4 mm de dibujo:
Células de la rejilla de 4 x 4 mm de dibujo utiliza prácticamente el mismo truco: en lugar de cambiar la herramienta de 8 mm, ahora vamos a cambiar en incrementos de 4 mm. Más precisamente:
- Primero corte las líneas de cada 16 mm.
- Repita 3 veces:
-Desplazar la herramienta por un adicional de 4 mm moviendo la guía un medio equipo Lego.
-Corte las líneas de cada 16 mm.
Para poder mover a la guía por medio de Lego de unidades, tiene que hacerse a vigas de Lego Technic. La diferencia con vigas regulares de Lego es que la técnica de Lego que tienen perillas de hueco, que también permiten colocar ladrillos en medio de posiciones.
Células de rejilla de 2 x 2 mm de dibujo
Conseguir más complicado ahora... decir que queremos que las células de rejilla de 2 x 2 mm. En este pequeño tamaño, unidades de Lego no nos ayudan más. Tendremos que pensar en algo más que ser capaz de cambiar la herramienta en incrementos de 2 mm. ¿Cómo hacer algo que es exactamente de 2 mm de espesor? Eye-Ball con una regla normal no corte. Después de algunos pensando, me di cuenta... : Post-its! Si sé que el grosor de un Post-it, tal vez pueda stack'em justo encima de la otra y mi mm 2. Resulta que mis post-its convenientemente tienen un grueso de 100 micrómetros o 0,1 mm. Así que... 20 post-its me da 2 mm. Solo tirar ese montón de post-its entre la guía y la herramienta y usted puede cambiar por 2 mm. Por lo tanto, si desea dibujar una cuadrícula de 2 x 2 mm, todo lo que necesitas hacer es esto:
- Primero dibujar una cuadrícula de 4 x 4 mm.
- Dibujar la cuadrícula 4 x 4 mm otra vez, pero siempre añadir el montón de post-its a cambio de esta malla de 2 mm.
Dibujar celdas de cuadrícula nxn mm

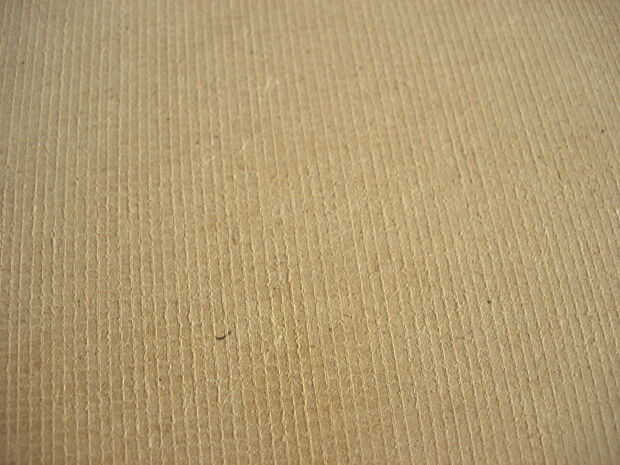

Hice la mayor parte de mi arte de píxeles en una cuadrícula de 2 x 2 mm, pero utilizando lo post-its truco, puede reducir aún más! En general, aquí es lo que hay que dibujar una cuadrícula de nxn mm (donde n es una potencia de 2 y 0 > n ≤ 16)
- Tallar las líneas cada 16 mm.
- Repeticiones (n/16)-1:
-Cambiar la herramienta por un adicional de n mm (mover a la guía o agregar en la cantidad de post-its).
-Tallar líneas cada 16 mm. - Girarla 90 grados y hacer todo otra vez para trazar las líneas verticales.
Puede parecer un poco complejo para algo tan simple como dibujar una cuadrícula, pero sólo tienes que entrar en el ritmo de las líneas de corte, cambiar a la guía un poco más lejos, trazando líneas, luego cambio a la guía un poco más, y así sucesivamente... Por otra parte, es muy difícil de estropear; usted debe ser fina como tiempo no pones demasiada presión en la cuchilla o la guía. Lo peor que podrías hacer es olvidarse de cortar una línea o cortar dos veces la misma línea, ninguno de los cuales es un gran problema.
Notas al margen:
- Si quieres hacer arte pixel con los pixeles de 1 x 1 mm, es especialmente importante que pones muy poca presión en la cuchilla durante el corte. Si se corta demasiado profundamente, a riesgo de que algunos de los píxeles pueden venir, que usted probablemente no quiere.
- También puede utilizar la herramienta de corte de red para algo más que corte llano las redes; Usted puede cortar isométricas rejillas, para poder hacer arte voxel! Revisa el Apéndice B (paso 9) para obtener más información.
- La herramienta cuadrícula como-es todavía podría utilizar algunas mejoras; Principalmente me gustaría tienen vigas más largas. Yo he construido algunos diseños alternativos, que le permiten trabajar mucho más rápido, pero tiene algunos otros problemas. Si usted es curioso sin embargo, basta un vistazo en el Apéndice C (paso 10).
