Paso 8: Diorama Apéndice A: Pixel art

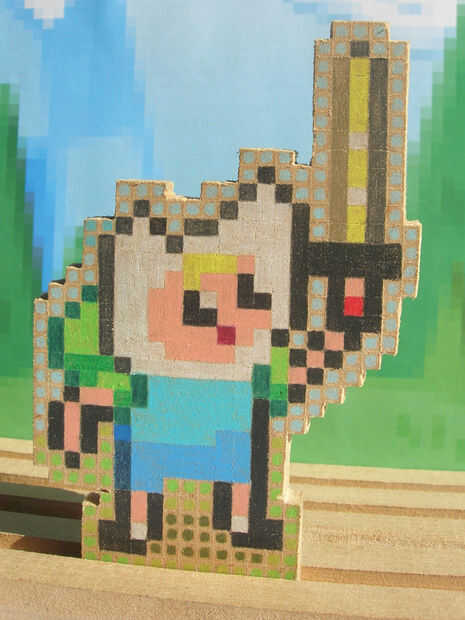

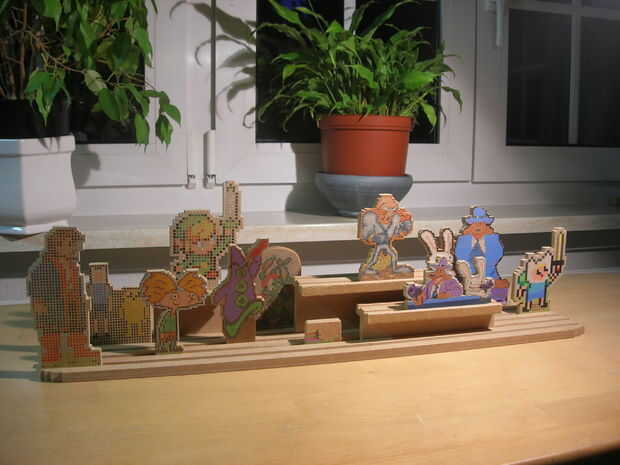

Absolutamente no he decidí que escenas quiero hacer todavía, pero los dos primeros cuadros deben dar una idea de lo que voy. La primera imagen muestra cómo se puede organizar un montón de plataformas y diferentes personajes en una escena. La segunda imagen muestra un ejemplo simple con un fondo: un personaje en primer plano sobre un fondo de papel, que se pega a un cartón para añadir fuerza.

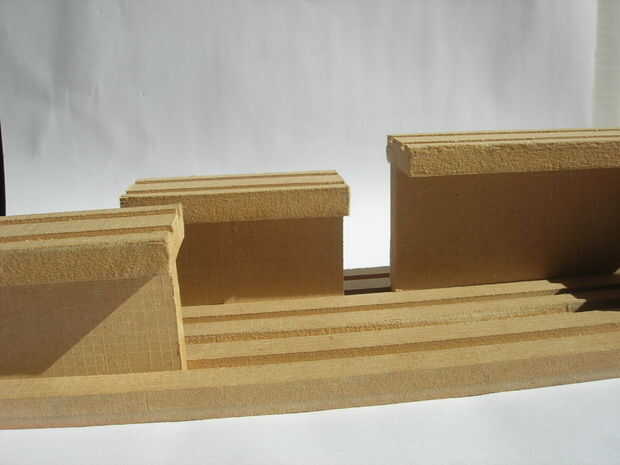

La placa base en la parte inferior se hace básicamente en la misma forma que los soportes en el paso 6, pero éste es mucho más grande. También tiene 5 ranuras en vez de 1, tal que usted puede poner caracteres (o plataformas) más hacia el primer plano o fondo. Si pones varios caracteres allí a distintas profundidades, la idea es que usted consigue un efecto de paralaje leve al caminar por el escenario (es decir, cosas en el fondo parece moverse más lentamente de lo material en primer plano).

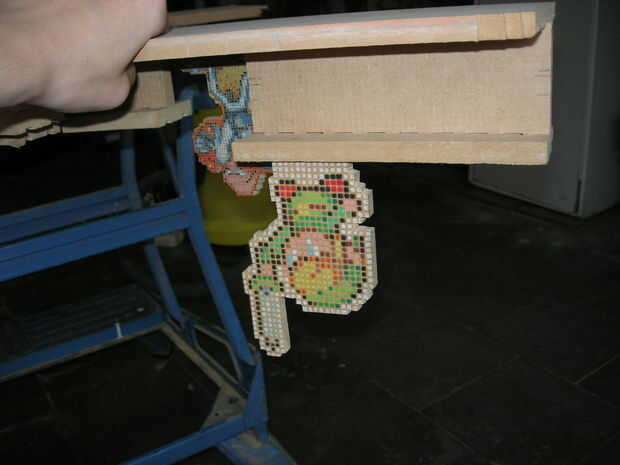

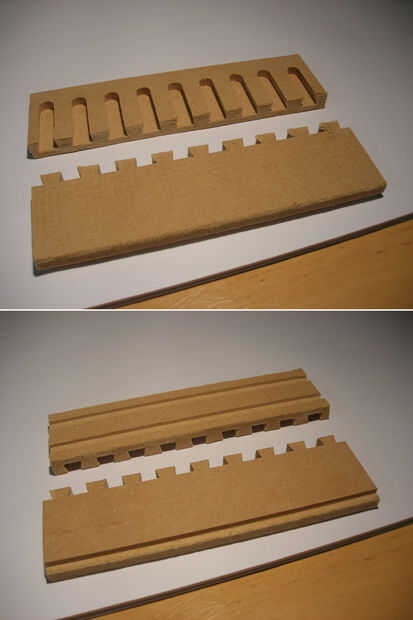

Las plataformas son un poco más complicada. Por lo menos, era para mí, ya que es la primera vez que hice las juntas de cola de pato. La cuarta foto debería dar una buena idea de cómo funcionan las plataformas. Cada plataforma consta de dos piezas, junto con un conjunto de colas de Milano semiciegas. La pieza superior tiene también dos mortajas pasando por él, así que usted puede poner arte de pixel en allí, o tal vez incluso construir plataformas sobre plataformas. La razón de utilizar este tipo de empalme es que me permite ajustar cuánto saliente debe tener la plataforma.

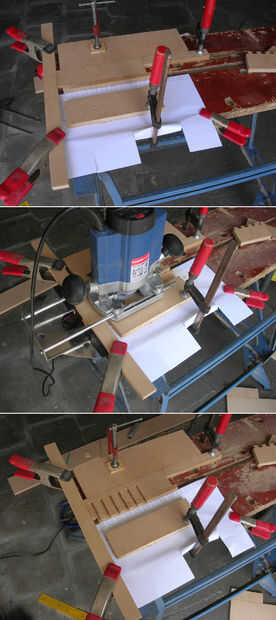

La quinta foto muestra cómo hice la cola de Milano común con un router de penetración. El proceso es más o menos lo mismo que utilizar una plantilla de cola de Milano que permite cortar los pernos y las colas al mismo tiempo, salvo que usé una plantilla de papel que me muestra dónde cortar en vez de ser guiados por una plantilla. Aquí está Cómo hice una plataforma con tal una cola de Milano común:
- Por primera vez dos piezas rectangulares para las plataformas. Usted puede elegir cualquier dimensiones te gusta, pero asegúrese de que ambas piezas tienen la misma longitud. La madera no debe ser demasiado fina de lo contrario no tendrás suficiente espacio para cortar mortajas o los pernos de la cola de Milano común podrían ser demasiado frágiles. (Utilicé 1,2 cm MDF grueso.)
- Para hacer la plantilla de papel para juntas de cola de Milano corte, usted necesitará tomar algunas medidas: primero hacer una prueba de corte en una pieza de madera con una broca de fresadora cola de Milano, ajustada a la profundidad deseada.
- Ahora medir la máxima y el ancho mínimo de la cola que se corta solo.
- La plantilla de papel ahora se compone de una serie alterna de rectángulos directamente al lado de cada una: primero un rectángulo con el ancho mínimo, entonces el ancho máximo, entonces el ancho mínimo de nuevo, entonces max. , y así sucesivamente... Yo solía MS Publisher rápidamente dibujar e imprimir esta plantilla, pero puede usar lo que quieras, mientras te permite controlar con precisión el tamaño de cada rectángulo.
- Ahora querrá configurar todo como se muestra en el cuadro quinto. Te se corte las patillas en la pieza que se instala verticalmente y está garantizada por el tornillo de banco de trabajo. Las colas se cortará de la pieza que se fija horizontalmente en el centro. (Es la única pieza que no tiene una pinza que se le atribuye). Todos los otros bits de madera son andamios para bloquear la pieza de cola en su lugar, así como apoyar la rebajadora de la zambullida.
Cuando alinee la plantilla de papel a la pieza de alfileres, lo configuro tal que empiezo con la mitad de una alfiler. (Eres libre de cambiar la plantilla de izquierda o derecha aunque, no importa mucho, los pernos y las colas se todavía encajan muy bien..)
Es importante tener en cuenta que el lado izquierdo de la pieza de pernos se desplaza una cierta distancia a la derecha, en relación con la pieza de cola. La distancia que se debe cambiar la pieza de pines es exactamente: mitad de la distancia mínima que usted midió + la mitad del máximo. distancia. Si no haces esto las piezas no correctamente alinean cuando pones juntos.
Aparte de eso, es toda la configuración que usted necesita hacer. No miento ajuste todo es bastante tedioso. En el lado positivo, los cortes sí es bastante rápido y sencillo, y fácilmente puede hacer múltiples conjuntos de plataformas usando la misma configuración. - En la diversión parte; hacer los cortes. Colocar una valla de lado a la fresadora de inmersión y estableció que usted está cortando a lo largo del primer rectángulo grande de la plantilla de papel. Asegúrese de que usted es tan preciso como sea posible en la configuración de la guía lateral; Si eres de un poco demasiado las piezas no encajan. Una vez que se establece la guía lateral, seguir adelante y hacer ese corte. Reajustar la valla de lado un poco más lejos el siguiente rectángulo grande y el corte siguiente. Sólo mantenga en movimiento valla de lado y haciendo cortes hasta llegar al final, y todo listo.
- Saca las dos piezas y probar el empalme. Sorprendentemente, la mina ajuste muy bien cada vez. Si no entra sin embargo, encontrar qué pin está causando el problema y limar un poco.
- Bueno, casi hecho: para ser capaz de poner algún arte de pixel en su plataforma, cortar unas ranuras en la pieza de cola. Asegúrese de no cortar demasiado profundo o a interferir con las colas.
- Un paso final: la pieza de pernos es probablemente un poco demasiado espesa para encajar en las ranuras de la placa base. Fácilmente puede arreglar esto haciendo que la parte inferior de la pieza de pernos más fino con el router. Hacerlo en pequeños pasos hasta que la pieza de pernos se ajusta perfectamente. Una vez que lo hace, de hecho su plataforma; Hurra!
