Paso 3: Haga la lógica de circuito
Materiales:
fotorresistencia de Arduino
1 * 1 k resistencia de ohm
3 * los cables pequeños
1 * perforado Junta
Herramientas:
de la soldadura
soldadura de hierro

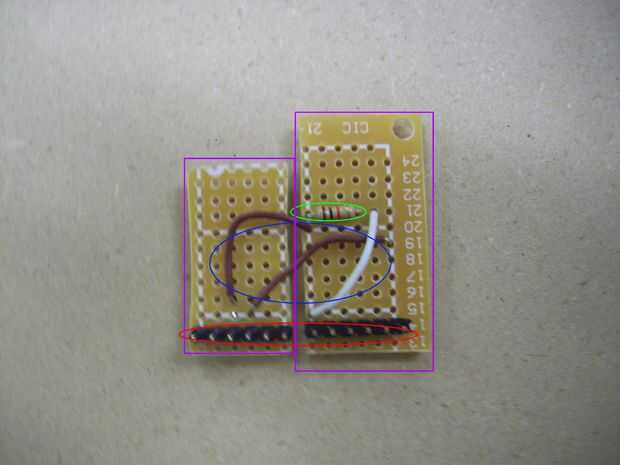

azul = 3 hilos
púrpura = tablero perforado corte en pedazos más pequeños
verde = resistencia de 1 k ohm
rojo = pernos de cabecera para encajar en la parte superior del escudo motor

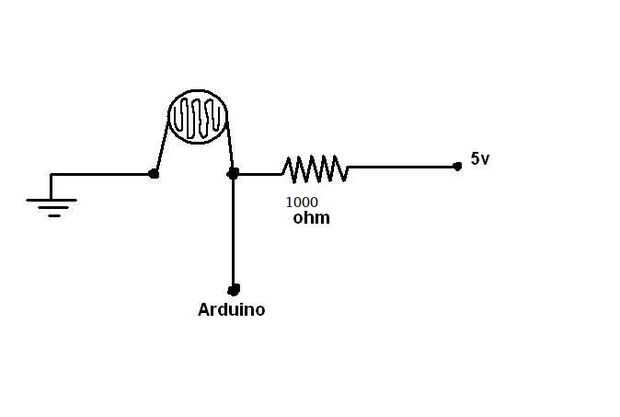

Es necesario crear un circuito similar a la imagen 2.
donde el arduino es pin 0 entrada analógica en el escudo del motor

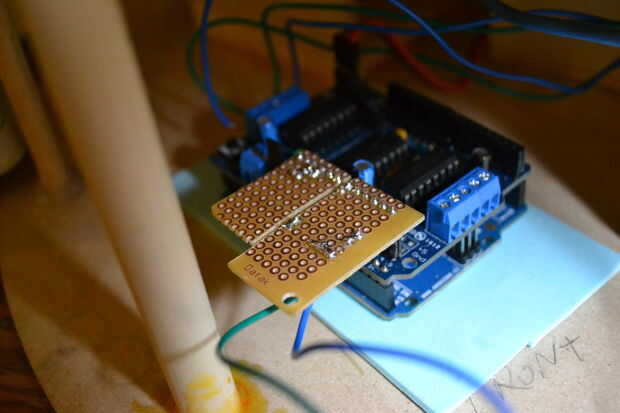

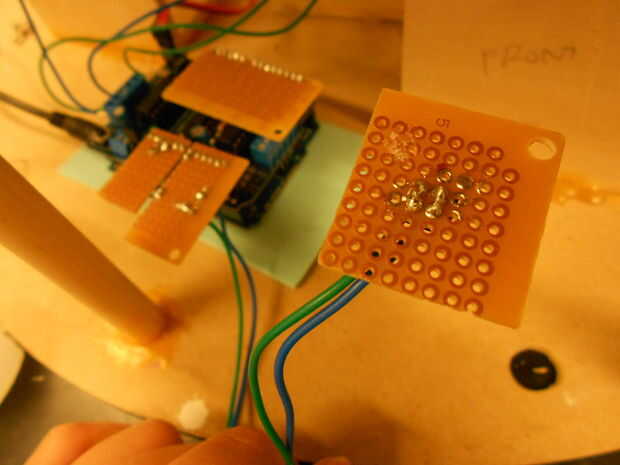

1.) tablero de corte perforado para que tenga suficiente espacio para poner la lógica en su

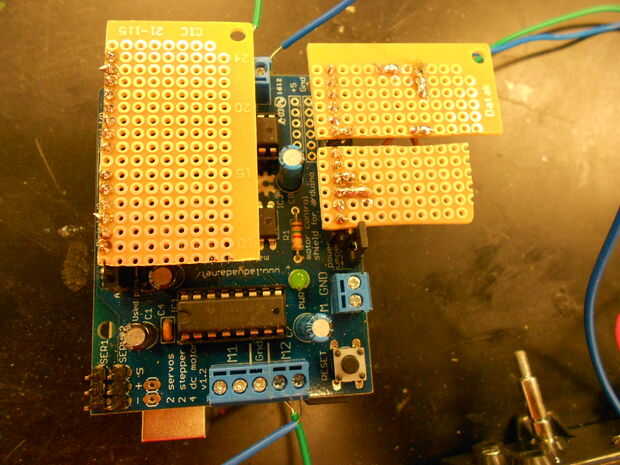

Soldadura 2.) el encabezado de los pernos en la Junta por lo que es capaz de colocarse directamente encima de la Junta
3.) resistencia de soldadura 1 k ohm en tablero perforado.
4.) alambre de soldadura de 5 pines de cabezal de v a la resistencia de 1 k ohm.
5.) alambre de soldadura de cabezal pin arduino entrada zócalo 0 al otro lado de la resistencia de 1 k ohm.
6.) alambre de la soldadura del conector header de tierra a un lugar espacioso cerca donde usted soldado del paso anterior
El siguiente paso será montar la fotorresistencia.
