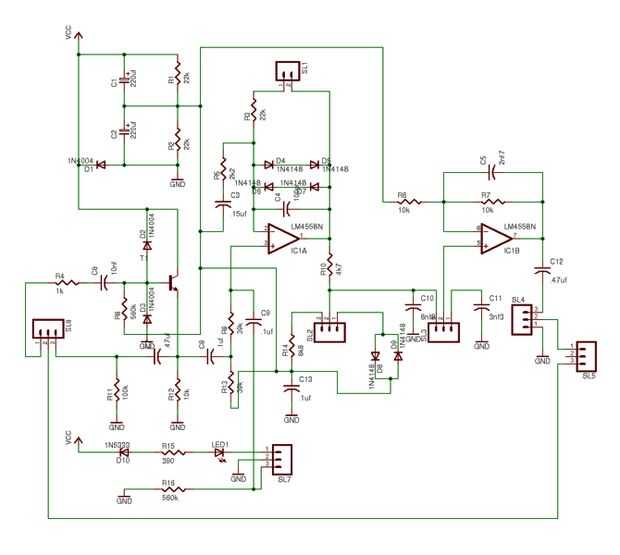

Paso 1: esquema
Usted puede obtener el esquema el mismo lugar que lo hice, desde la parte inferior de la página. Ya sabes, "guardar imagen como" en su navegador. O en Linux:
wget http://www.gmarts.org/pix/schem/a_amp-odis.gif
Debe hacer un buen trabajo de enganche el esquema para usted. No Windows lo hago si estás en tu propio allí.
También voy a adjuntar mi archivo de SCH de águila aquí también. Águila en caso de que no sabes es un esquema captura y tablero de diseño programa hecho por una compañía llamada Cadsoft. Utilizo la versión gratuita ya que soy solo un aficionado y realmente no quiero hacer un tablero algo mejor que permiten que en la versión gratuita de todos modos. Así que la buena noticia es que todos los archivos que te hago debe podemos abrir y trabajar con la versión gratuita!
Si no tienes una copia ya conseguir uno, jugando con el águila de Cadsoft es más divertido que jugar juegos de video. Es por lo menos si eres una tuerca electrónica como yo. La mala noticia es un montón de gente parece que tiene problemas para abrir los archivos de Eagle sch y brd de diferentes versiones y mi versión es bastante antiguo 5.10.0 es lo que tengo. Ahora si tienes ese problema me imagino que solo vas a tener que ver en mi pantalla de captura y tratan de hacer su propia que funciona con la versión de águila que tiene. Hola es una gran práctica! Si lo hace Asegúrese de adjuntar tuya a un Comentario en mi Instructable. Gracias por compartir.
Otra cosa a destacar en mi esquema y Junta los archivos es que utilizar pernos de cabecera en lugar de potenciómetros y gatos porque me voy a conectar mis partes con cables de puente a mi Junta. ¿Puse mi esquema muchos como el gráfico original tan solo intentar seguir OK?
